P602
HF-Strommesser 0.1 Ohm
-
-

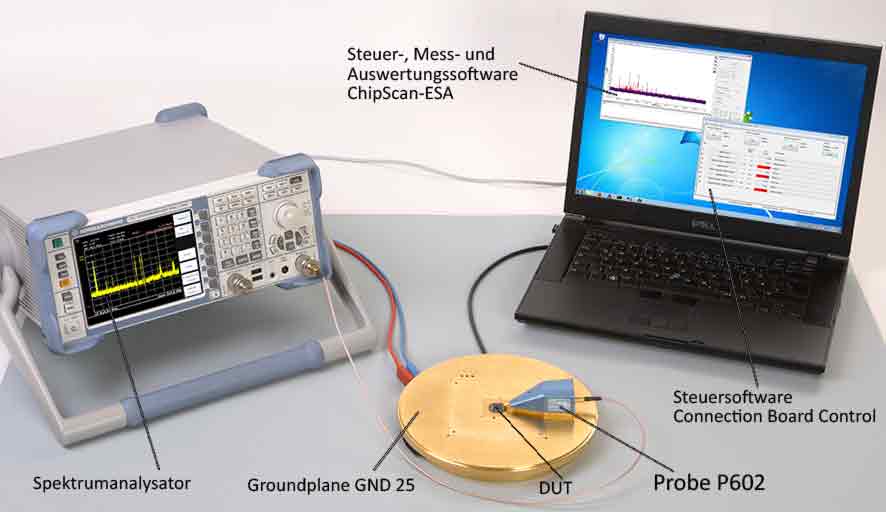

Anwendung mit P602
Kurzbeschreibung
Die P602 ist ein 0,1-Ω-Tastkopf zur direkten Messung des hochfrequenten
(HF-)Stromes an IC-Pins. Die durch den sehr kleinen Widerstand bedingte Messabweichung ist im Vergleich zur P603 geringer. Sie ist für das Messen an Versorgungs- (Vdd / Vss) und Signalpins vorgesehen.
Der HF-Strommesser 0,1 Ohm besitzt einen Pinkontakt, mit dem jeder IC-Pin einzeln kontaktiert und vermessen werden kann.
Technische Parameter
| Frequenzbereich | 9 kHz ... 3 GHz |
| Koppelkapazität | 8 µF |
| Messausgang | 50 Ω, SMB |
| Übertragungsfaktor Spannung | -6 dB |
| Strommesser | |
| Shunt | 0.1 Ω |
| Stromkorrekturfaktor R | -26 dBΩ |
| Induktivität | 1 nH |
| max. Verlustleistung | 2.5 W |
| Frequenzgang |
|
| Ersatzschaltbild |
|
| Aufbau Ansicht 01 |
|
