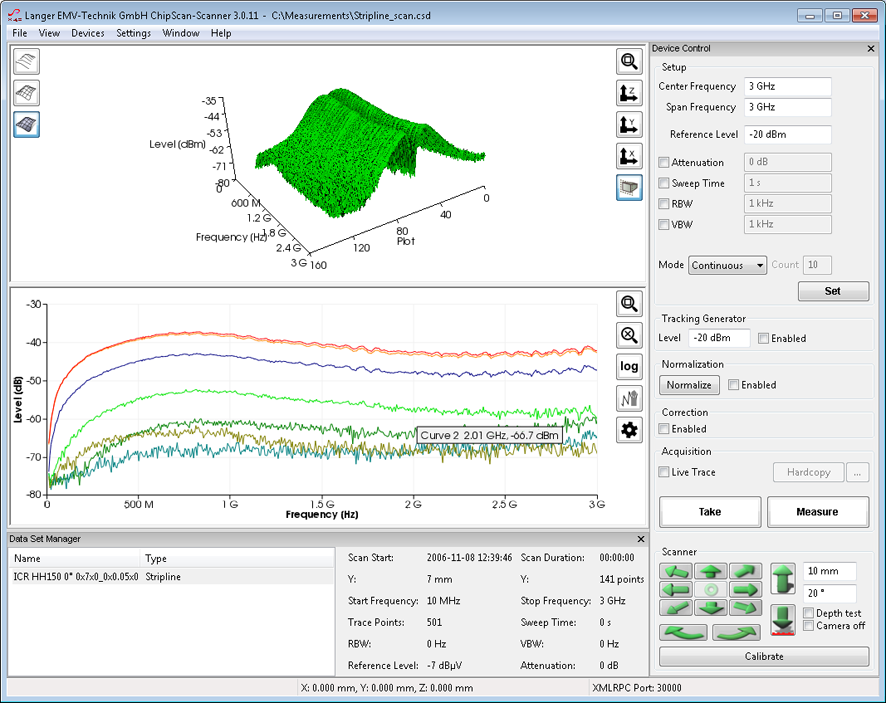

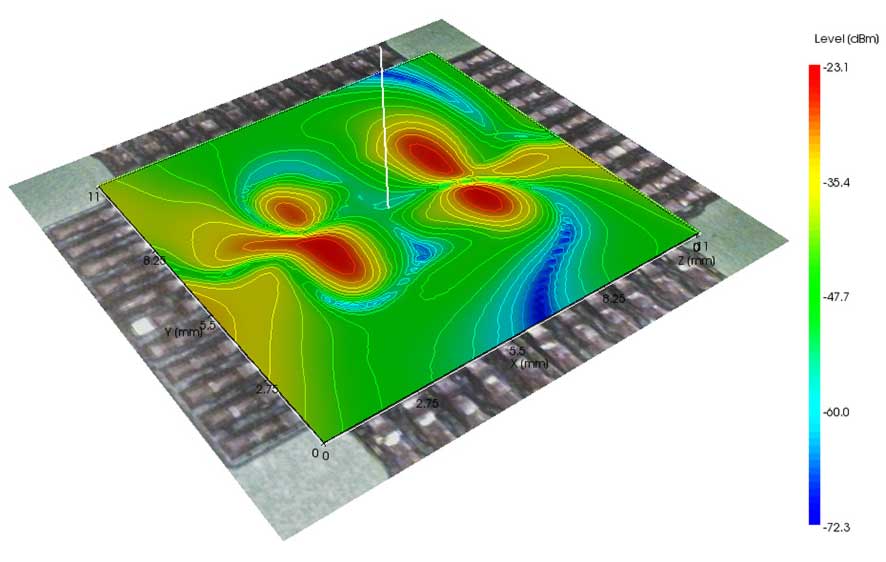

ChipScan-Scanner ermöglicht die schnelle Konfiguration eines Spektrumanalysators. Es lassen sich nicht nur punktuell die elektrische oder magnetische Feldstärke frequenzabhängig auf der Oberfläche des DUT bestimmen, sondern auch der dreidimensionale Verlauf der Felder in der Umgebung des DUT analysieren. Dadurch wird das funktionelle Verständnis des DUT verbessert und Störprozesse können genauer analysiert werden.

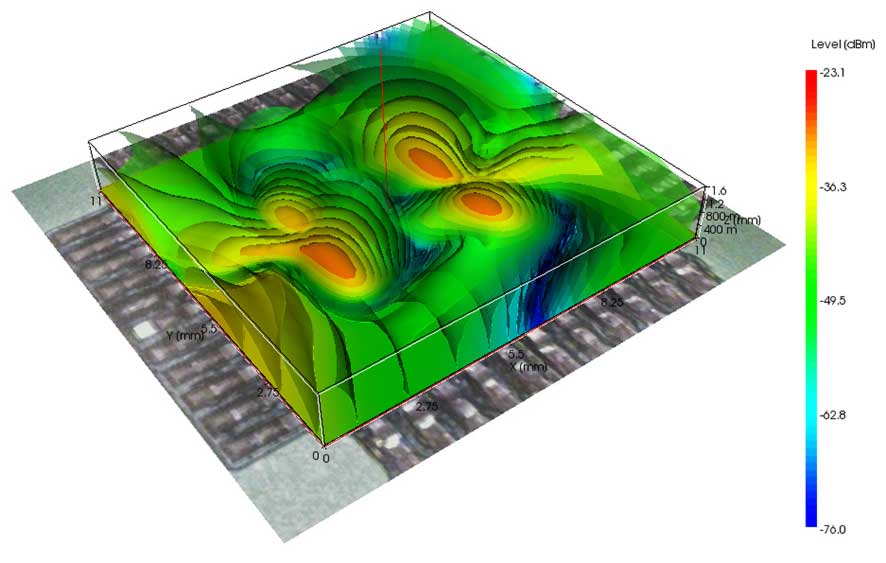

ChipScan-Scanner erlaubt die Visualisierung und Verabeitung von bis zu 300.000 Messpunkten* in Echtzeit, was für hochauflösende Nahfeldmessungen unverzichtbar ist. Die Visualisierung ist dabei nicht auf die Anzeige einer bestimmten Frequenz beschränkt. So können z. B. die Maxima der Feldstärken in beliebig definierbaren Frequenzbändern dargestellt werden, ebenso lassen sich die Isoflächen der Feldstärke in der Umgebung des DUT visualisieren.

ChipScan-Scanner bietet eine Reihe von Verarbeitungsmöglichkeiten die eine exakte und detaillierte Analyse von Nahfeldern einfacher macht. Z.B. um die Auswirkungen eines DUT Redesigns auf die Nahfelder zu lokalisieren und zu dokumentieren, lässt sich eine Referenzmessung von weiteren aufeinander folgenden Messungen eines DUT subtrahieren. Dadurch lassen sich ebenfalls die Nahfelder in der Produktion prüfen. Des Weiteren lassen sich die Traces jedes beliebigen Messpunktes miteinander oder mit den Traces von Messpunkten anderer Messungen vergleichen, wodurch eine genaue Analyse der Nahfelder auf der Basis einzelner Frequenzen ermöglicht wird.

Alle Messungen lassen sich einfach als Bilder in unterschiedlichen Formaten exportieren, sodass eine schnelle Dokumentation oder Präsentation möglich ist. Zudem lassen sich die Traces aller Messpunkte als 'comma separated value list' (.csv) für die weitere Analyse in Excel oder Matlab exportieren.

* Das Spektrum eines Messpunktes enthält 1000 Frequenzpunkte.

Unterstützte Spektrumanalysatoren

Die folgende Liste enthält alle Spektrumanalysatoren und entsprechenden Schnittstellen, welche ChipScan-Scanner unterstützt. Zusätzlich sind in der Liste die Versionen der Firmware und wichtige Informationen zu den einzelnen Modellen zu finden. Falls Sie Ihren Spektrumanalysator in der Liste nicht finden können, schreiben Sie bitte an unser Verkaufsteam unter der folgenden E-Mail mail@langer-emv.de.

Unsere Treiber werden mit erheblichem Aufwand entwickelt und intensiv getestet. Auf Grund unterschiedlicher zu Verfügung stehender Firmwares für die einzelnen Spektrumanalysatoren können wir jedoch nicht zu 100 % garantieren, dass alle in der Liste angegebenen Spektrumanalysatoren ohne Fehler funktionieren.

Bedeutung der Symbole:

  • Treiber vollständig getestet →
  • Treiber noch in der Testphase →
Advantest
Modell RS232 GPIB Ethernet Firmware Informationen
R3131
R3131A
R3132
R3272 kein Hardcopy
U3741
U3751
U3771
U3772
GW Instek
Modell RS232 GPIB Ethernet Firmware Informationen
GSP9300B kein Hardcopy, kein Mitlaufgenerator (tracking generator)
GSP0330 V3.0.0.6 kein Hardcopy, kein Mitlaufgenerator (tracking generator)
Keysight (ehemals Agilent)
Modell RS232 GPIB Ethernet Firmware Informationen
E4401B ESA-E Serie
E4402B ESA-E Serie
E4403B ESA-L Serie
E4404B A.07.05 ESA-E Serie
E4405B ESA-E Serie
E4407B ESA-E Serie
E4408B ESA-L Serie
E4411B ESA-L Serie
E7401A A.02.00 EMC Serie
E7402A EMC Serie
E7403A EMC Serie
E7404A EMC Serie
E7405A A.14.04 EMC Serie
N9000A A.07.06 CXA Serie
N9000B A.20.18 CXA Serie
N9010A A.14.06 EXA Serie
N9010B A.19.55 EXA Serie
N9020A A.10.52 MXA Serie
N9020B A.25.08 MXA Serie
N9021B
N9030A A.07.04 PXA Serie
N9320B 0B.03.43 kein Hardcopy, kein Preset, kein Uncal
Rigol
Modell RS232 GPIB Ethernet Firmware Informationen
DSA815 00.01.08.00.03 langsame Datenerfassung
Rohde & Schwarz
Modell RS232 GPIB Ethernet Firmware Informationen
ESL3 1.83 SP4
ESL6
ESPI3 noch kein Mitlaufgenerator (tracking generator)
ESPI7 4.42 noch kein Mitlaufgenerator (tracking generator)
ESR3 noch kein Mitlaufgenerator (tracking generator)
ESR7 2.27 SP1 noch kein Mitlaufgenerator (tracking generator)
ESR26 noch kein Mitlaufgenerator (tracking generator)
ESRP3 noch kein Mitlaufgenerator (tracking generator)
ESRP7 2.26 noch kein Mitlaufgenerator (tracking generator)
ESU8 4.43 Hardcopy nur über GPIB, noch kein Mitlaufgenerator (tracking generator)
ESU26 Hardcopy nur über GPIB, noch kein Mitlaufgenerator (tracking generator)
ESU40 Hardcopy nur über GPIB, noch kein Mitlaufgenerator (tracking generator)
ETL3 1.73
FPC1000 VXI über USB unterstützt
FPC1500 noch kein Mitlaufgenerator (tracking generator)
FPL1003 1.51
FPL1007 1.51
FPL1014
FPL1026
FSEK30 3.40.2
FSH4 kein Mitlaufgenerator (tracking generator)
FSH8 V2.50 kein Mitlaufgenerator (tracking generator)
FSH13 kein Mitlaufgenerator (tracking generator)
FSL3 2.00 SP2
FSL6 1.80 SP1
FSL18 1.80 SP1
FSP3
FSP7 4.50
FSP13 2.80
FSP30
FSP31
FSP40
FSU3 noch kein Mitlaufgenerator (tracking generator)
FSU8 noch kein Mitlaufgenerator (tracking generator)
FSU26 4.37 noch kein Mitlaufgenerator (tracking generator)
FSU31 noch kein Mitlaufgenerator (tracking generator)
FSU32 noch kein Mitlaufgenerator (tracking generator)
FSU43 noch kein Mitlaufgenerator (tracking generator)
FSU46 noch kein Mitlaufgenerator (tracking generator)
FSU50 noch kein Mitlaufgenerator (tracking generator)
FSU67 noch kein Mitlaufgenerator (tracking generator)
FSUP8
FSUP26 4.37
FSUP50
FSV3 1.50
FSV4
FSV7
FSV13 1.50
FSV30
FSV40
FSW8 4.30 SP1
FSW13 4.30 SP1
FSW26 4.30 SP1
FSW43 4.30 SP1
FSW50 4.30 SP1
FSW67 4.30 SP1
FSW85 4.30 SP1
HMS-X SW02.250 noch kein Mitlaufgenerator (tracking generator), Gerät wird manchmal bei der initialen Gerätesuche nicht erkannt
MXO4 Live Trace funkioniert nur zuverlässig für RBW > 100 Hz
MXO44 1.2.3.2 Live Trace funkioniert nur zuverlässig für RBW > 100 Hz
RTO1002 FFT über MATH1-Kanal
RTO1004 FFT über MATH1-Kanal
RTO1012 FFT über MATH1-Kanal
RTO1014 FFT über MATH1-Kanal
RTO1022 FFT über MATH1-Kanal
RTO1024 2.40.1.1 FFT über MATH1-Kanal
RTO1044 FFT über MATH1-Kanal
Tektronix
Modell RS232 GPIB Ethernet Firmware Informationen
RSA6106A kein Hardcopy
RSA6114A FV:2.1.0098 kein Hardcopy
RSA6120A kein Hardcopy
