ICR HV Product Family
ICR Nahfeldmikrosonden bis 6 GHz
Kurzbeschreibung
Eine Nahfeldmikrosonde dient der hochauflösenden Messung magnetischer Nahfelder. Mit den ICR HV-Sonden können folgende Messungen durchgeführt werden:
- Surface Scan über IC lt. IEC 61967-3
- Volumenscan über IC
- PIN-Scan

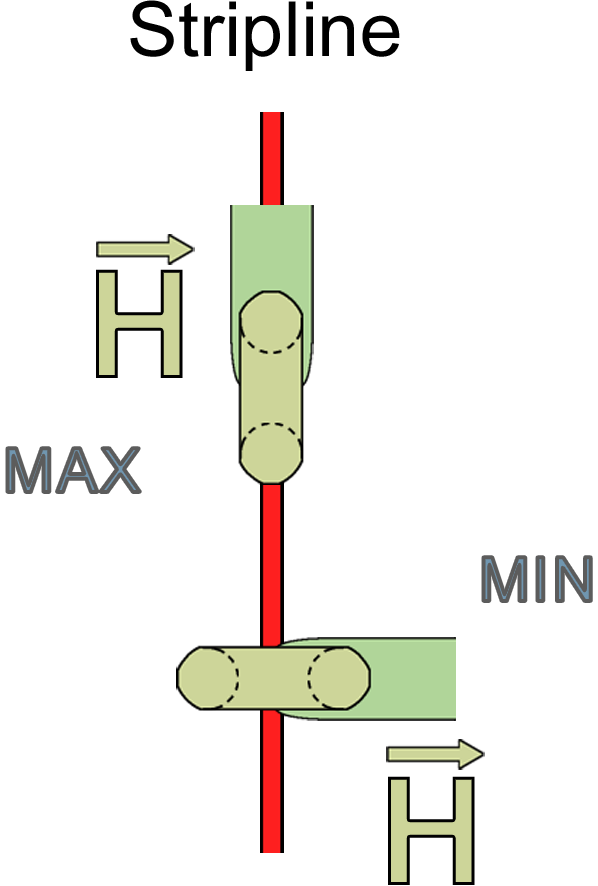

Die Messpule im Sondenkopf der ICR HV-Sonden ist vertikal zur Messoberfläche ausgerichtet.
Im Sondengehäuse ist ein Vorverstärker integriert, der durch den Bias-Tee mit Strom versorgt wird.
Die ICR-Nahfeldmikrosonden werden vor der Auslieferung einer Qualitätsprüfung unterzogen. Dabei werden verschiedene Messungen an Referenzanordnungen durchgeführt und resultierende Korrekturkennlinien erzeugt. Es werden drei verschiedene Korrekturkennlinien ermittelt:
- Standardisierte Korrekturkennlinie
- H-Feldkorrekturkennlinie
- Stromkorrekturkennlinie
Achtung: Die ICR Sonde ist aufgrund ihrer Konstruktion stoßempfindlich und wird mit einem Transport- und Handlingschutz ausgeliefert.
Technische Parameter
| Frequenzbereich | (0.5 ... 6) GHz |
| Auflösung | (60 ... 300) µm |
