HR-E 40-1
E-Feldsonde bis 40 GHz
-
-

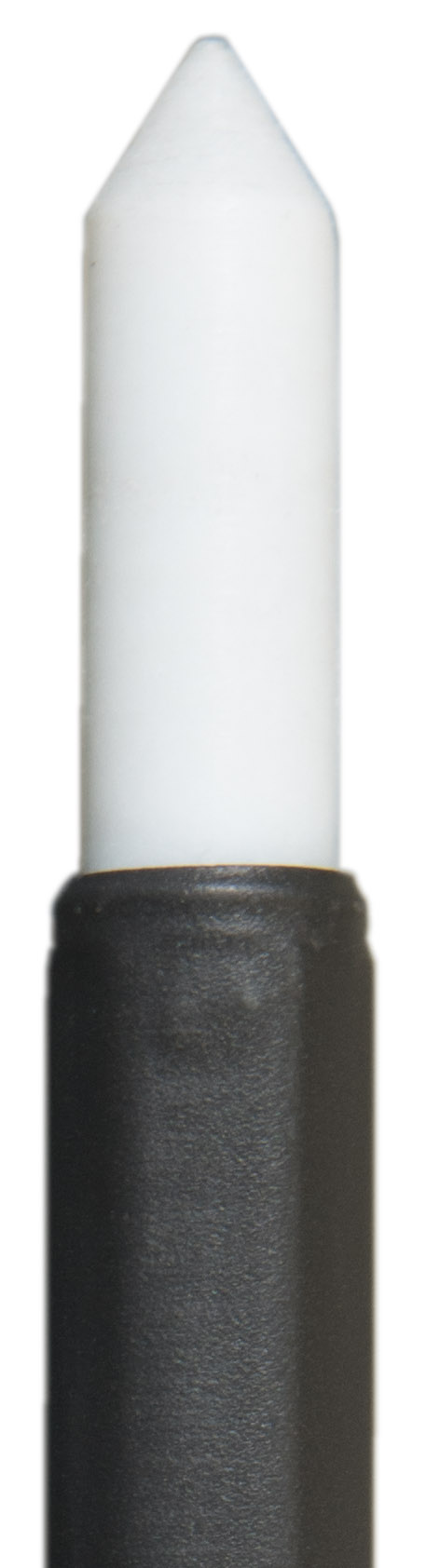

Sondenkopf E-Feldsonde HR-E 40-1 -

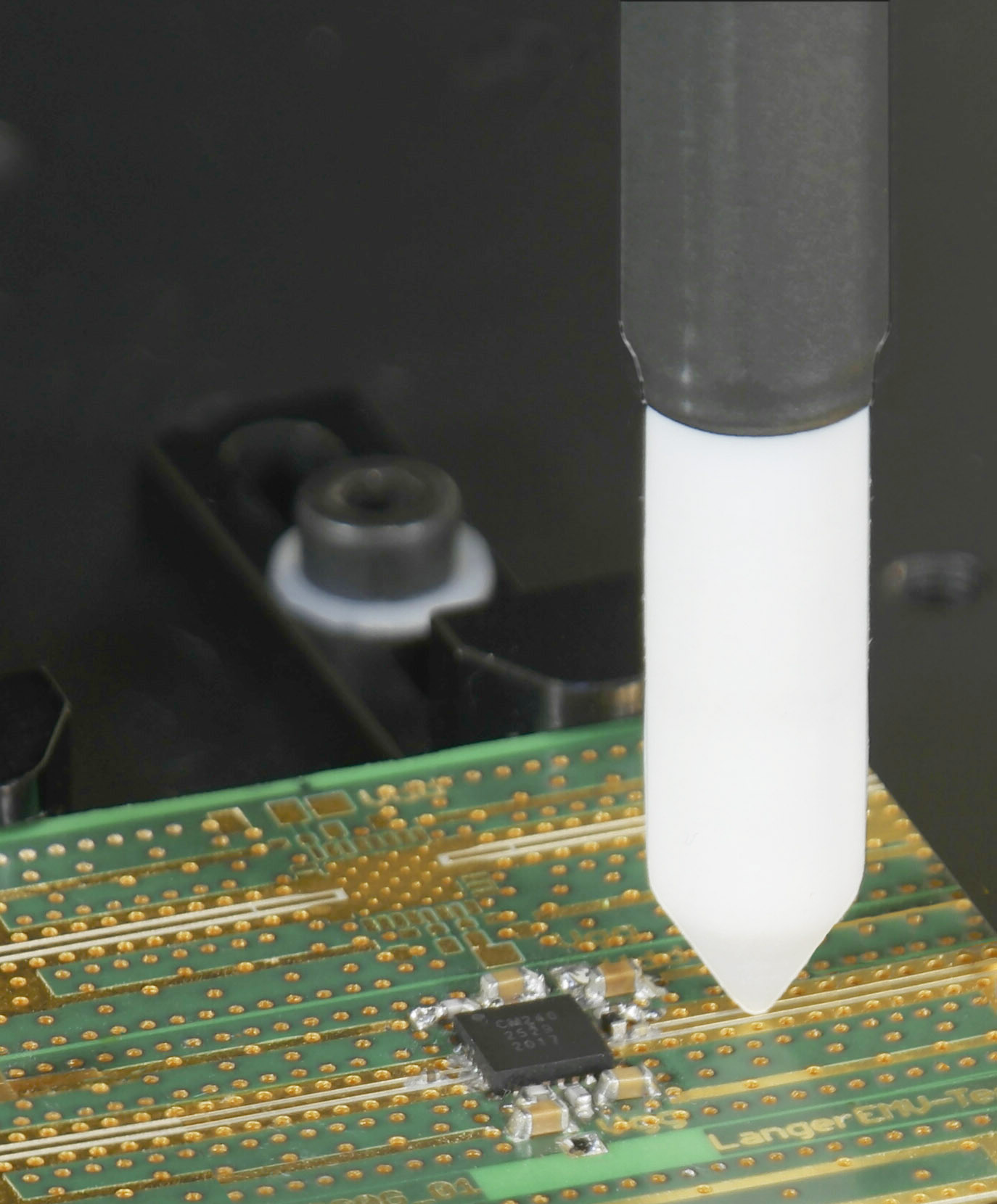

E-Feldsonde HR-E 40-1 in Anwendung
Kurzbeschreibung
Die HR-E 40-01 ist eine passive Nahfeldsonde zum Messen von elektrischem Feld bis 40 GHz. Die Messspitze ist vom Sondenschaft durch spezielle Dämpfungssysteme entkoppelt. Zusätzlich enthält die Sonde eine Mantelstromdämpfung.
Technische Parameter
| obere Grenzfrequenz | 40 GHz |
| untere Grenzfrequenz | depending on measuring device |
| Auflösung | 0.2 mm |
| Innerer Abstand Messelektrode zur Messspitze | 0.5 mm |
| Ausgangswiderstand | 50 Ω |
| Anschluss - Ausgang | 2.92 mm (K), female, jack |
| Gewicht | 19 g |
| Maße (L x B x H) | (145 x 9 x 9) mm |

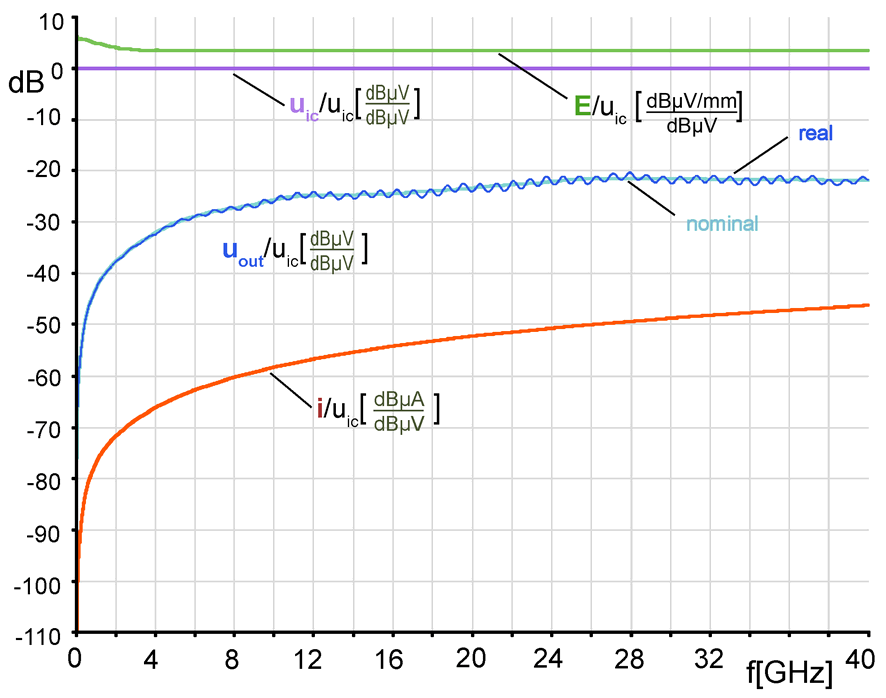

| Frequenzgang |
|

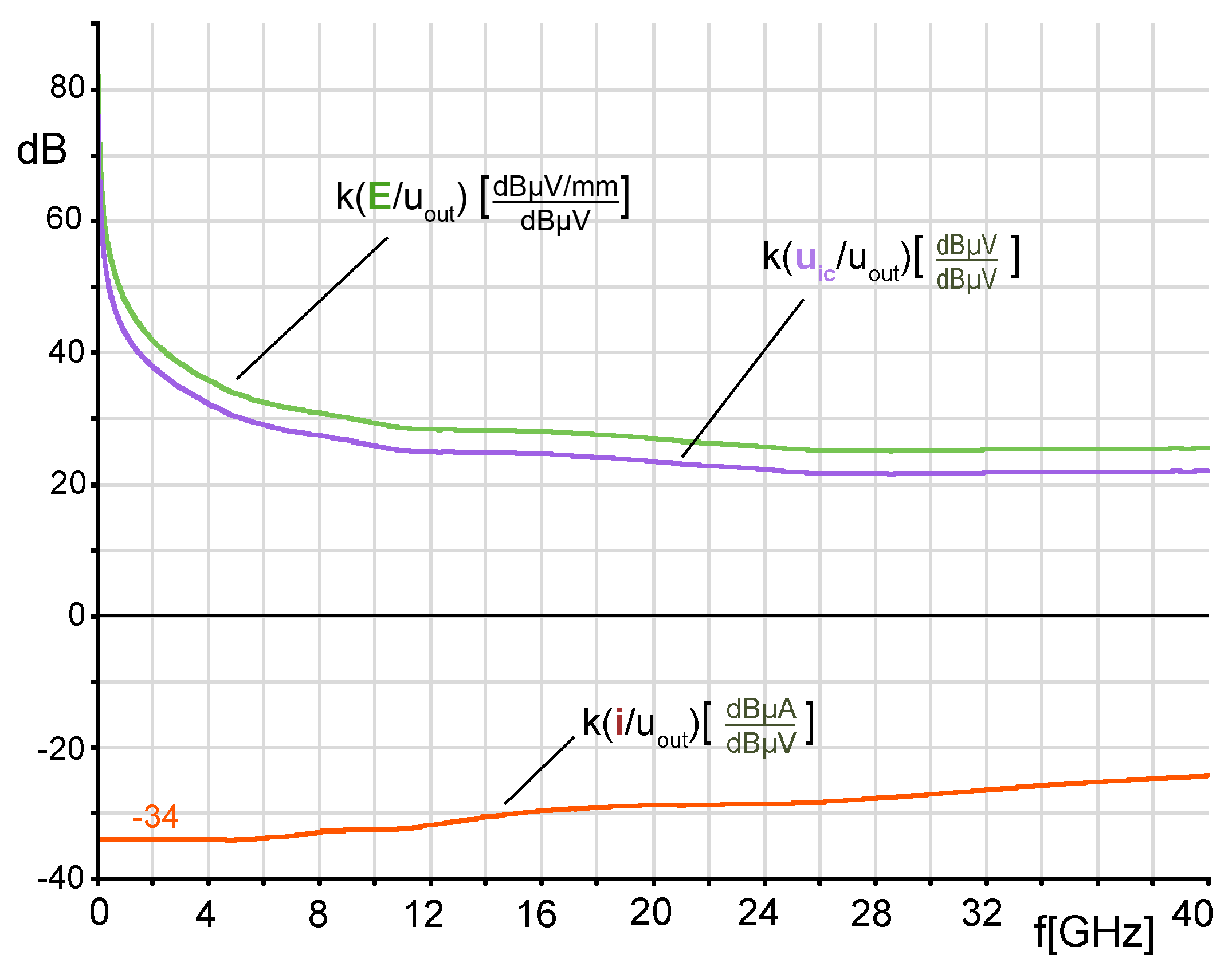

| Korrekturkurve |
|
| Messprinzip |
|
