S603 / S750 set
Leitungsgebundene HF-Messung nach IEC 61967-4, 1 Ohm / 150 Ohm
-
-

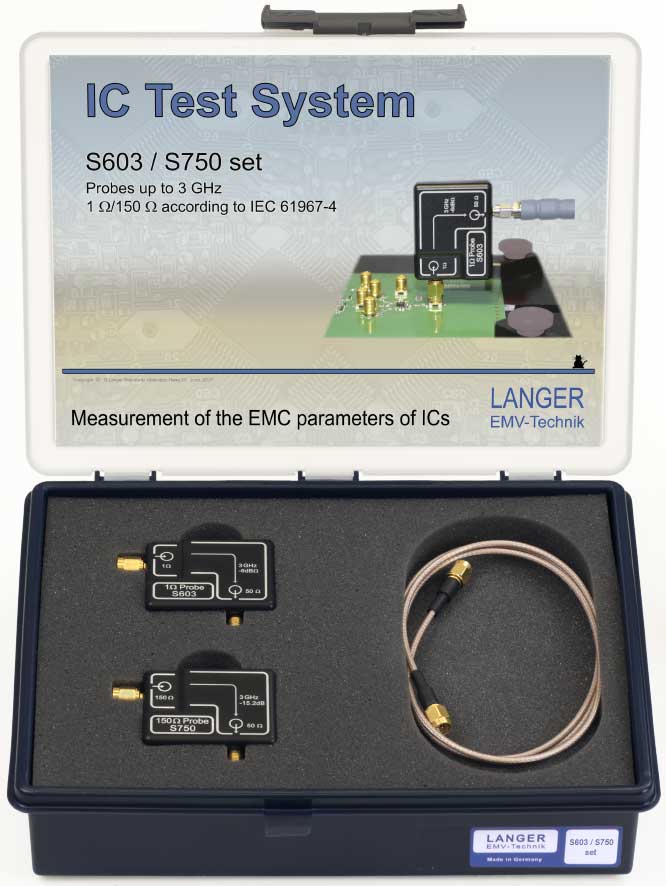

Lieferumfang S603/S750 Set -

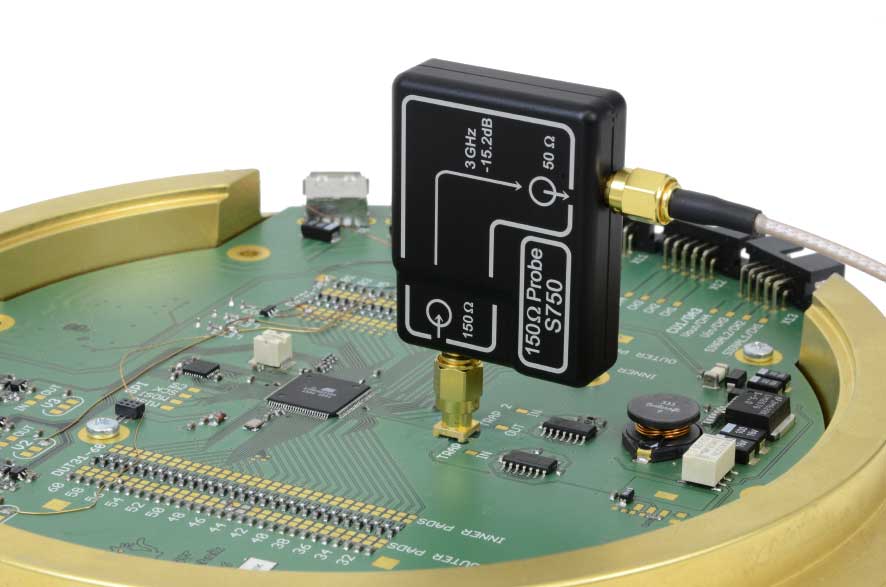

Anwendung mit HF-Spannungsmesser S750
Kurzbeschreibung
Das Probe-Set dient zur Messung der leitungsgebundenen Aussendungen (Messung mit direkter 1 Ohm / 150 Ohm-Kopplung) an IC-Pins.
Der S603 Tastkopf dient zur Strommessung und der S750 Tastkopf zur Spannungsmessung.
Die Messungen mit dem Set S603/S750 gewährleisten eine hohe Wiederholpräzision und Vergleichbarkeit der Messungen.
Die Messungen können mit der Software ChipScan-ESA durchgeführt werden. Die in der Software gespeicherten Messergebnisse aller gemessener Pins können schnell und systematisch verglichen werden.

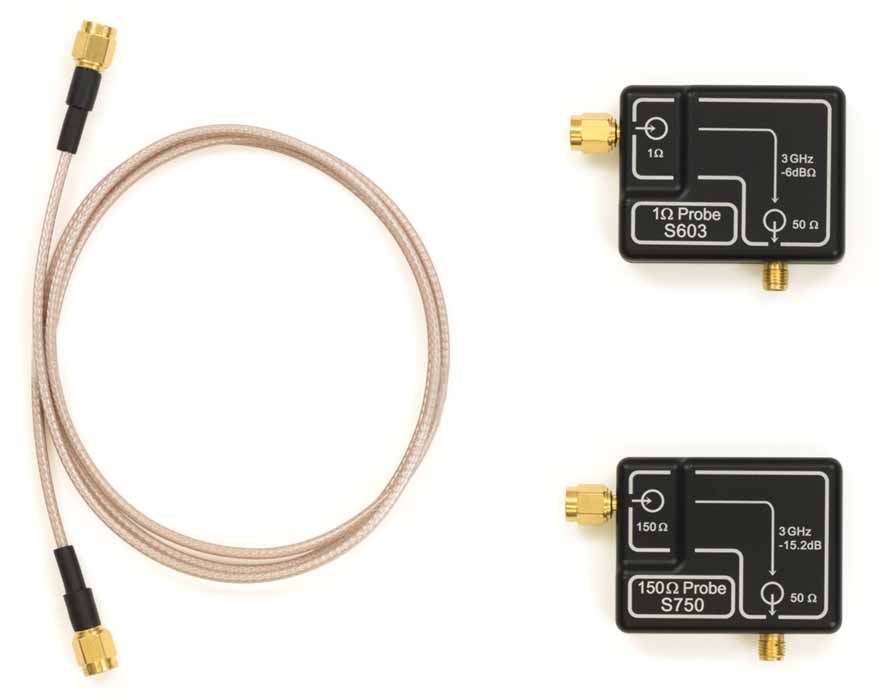

Lieferumfang Details
-

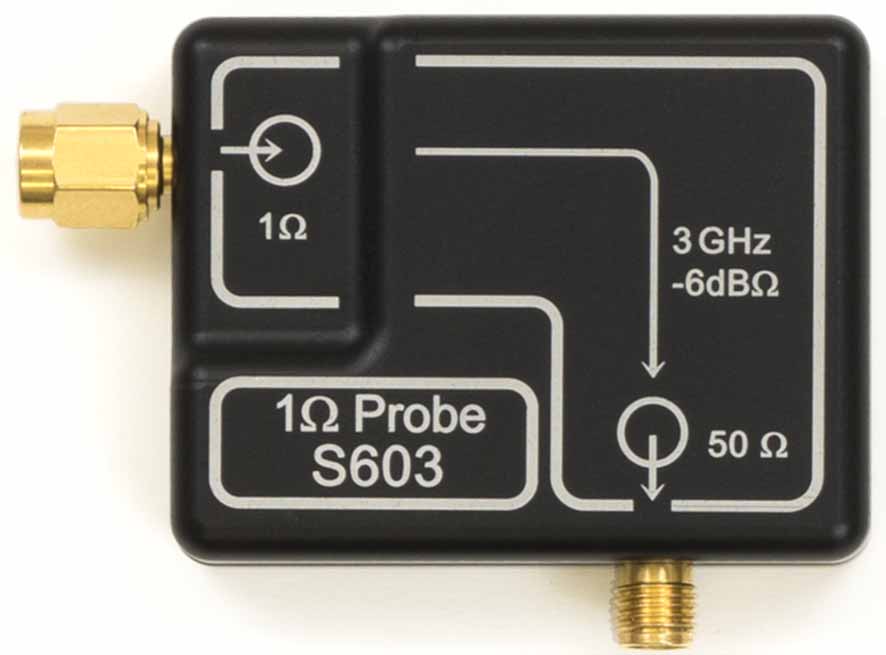

S603
HF-Strommesser 1 Ohm, 0 kHz - 3 GHz nach IEC 61967-4
Der S603 ist ein 1-Ω-Tastkopf zur leitungsgebundenen Messung des hochfrequenten (HF-)Stromes an IC-Pins. Der S603, 1Ohm Tastkopf entspricht den Anforderungen der Norm DIN EN 61967-4 für einen Frequenzbereich bis zu 3 GHz.
-

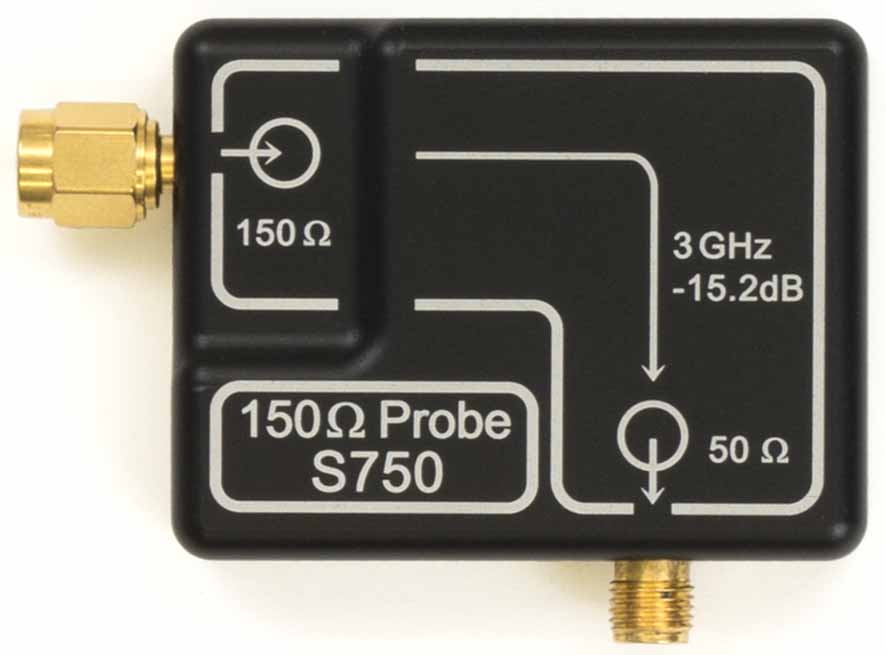

S750
HF-Spannungsmesser 150 Ohm, 100 kHz - 3 GHz nach IEC 61967-4
Der S750 Tastkopf ist ein HF-Spannungsmesser zur leitungsgebundenen Messung der hochfrequenten (HF-) Spannung an IC-Pins. Der HF-Spannungsmesser S750 entspricht dem 150 Ω-Koppelnetzwerk nach IEC 61967-4 bis zu einer Frequenz von 3 GHz.
