S750
HF-Spannungsmesser 150 Ohm, 100 kHz - 3 GHz nach IEC 61967-4
Kurzbeschreibung

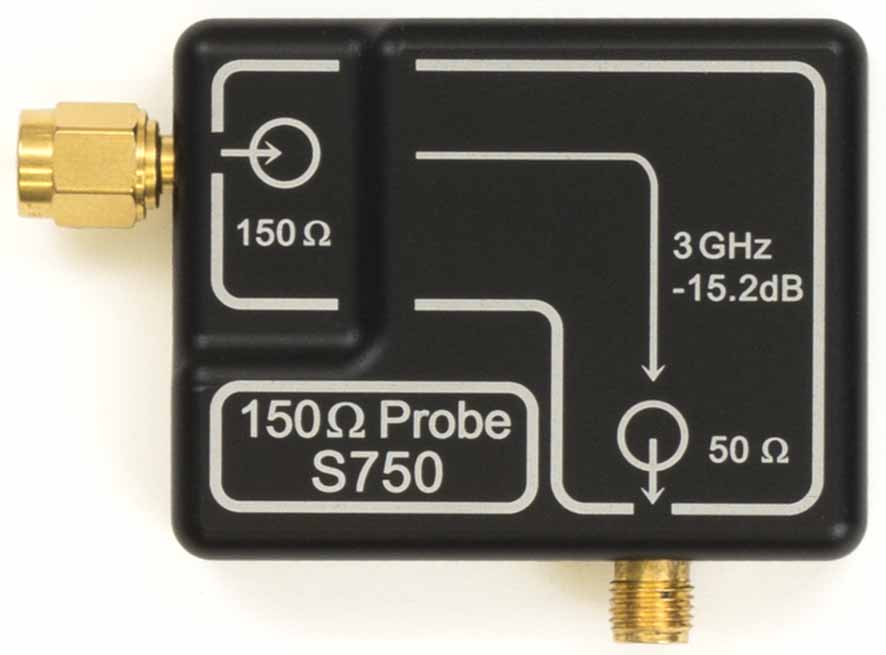

Der S750 Tastkopf ist ein HF-Spannungsmesser zur leitungsgebundenen Messung der hochfrequenten (HF-) Spannung an IC-Pins. Der HF-Spannungsmesser S750 entspricht dem 150 Ω-Koppelnetzwerk nach IEC 61967-4 bis zu einer Frequenz von 3 GHz.
Mittels einer SMA–Verschraubung kann der HF-Spannungsmesser einfach an den verwendeten Testboards angeschlossen werden.
Der S750 Tastkopf ist für das Messen an Signalleitungen vorgesehen.
Technische Parameter
| Frequenzbereich | 100 kHz ... 3 GHz |
| Eingangswiderstand | 145 Ω |
| Anpasswiderstand | 51 Ω |
| Übertragungsfaktor Spannung Uout / Uin | -15.2 dB |
| Max. Eingangsspannung DC | 50 V |
| Max. Eingangsspannung HF | 3.5 V |
| Anschlüsse | 50 Ω, SMA |
| Gewicht | 39 g |
| Maße (L x B x H) | (60 x 45 x 14) mm |
