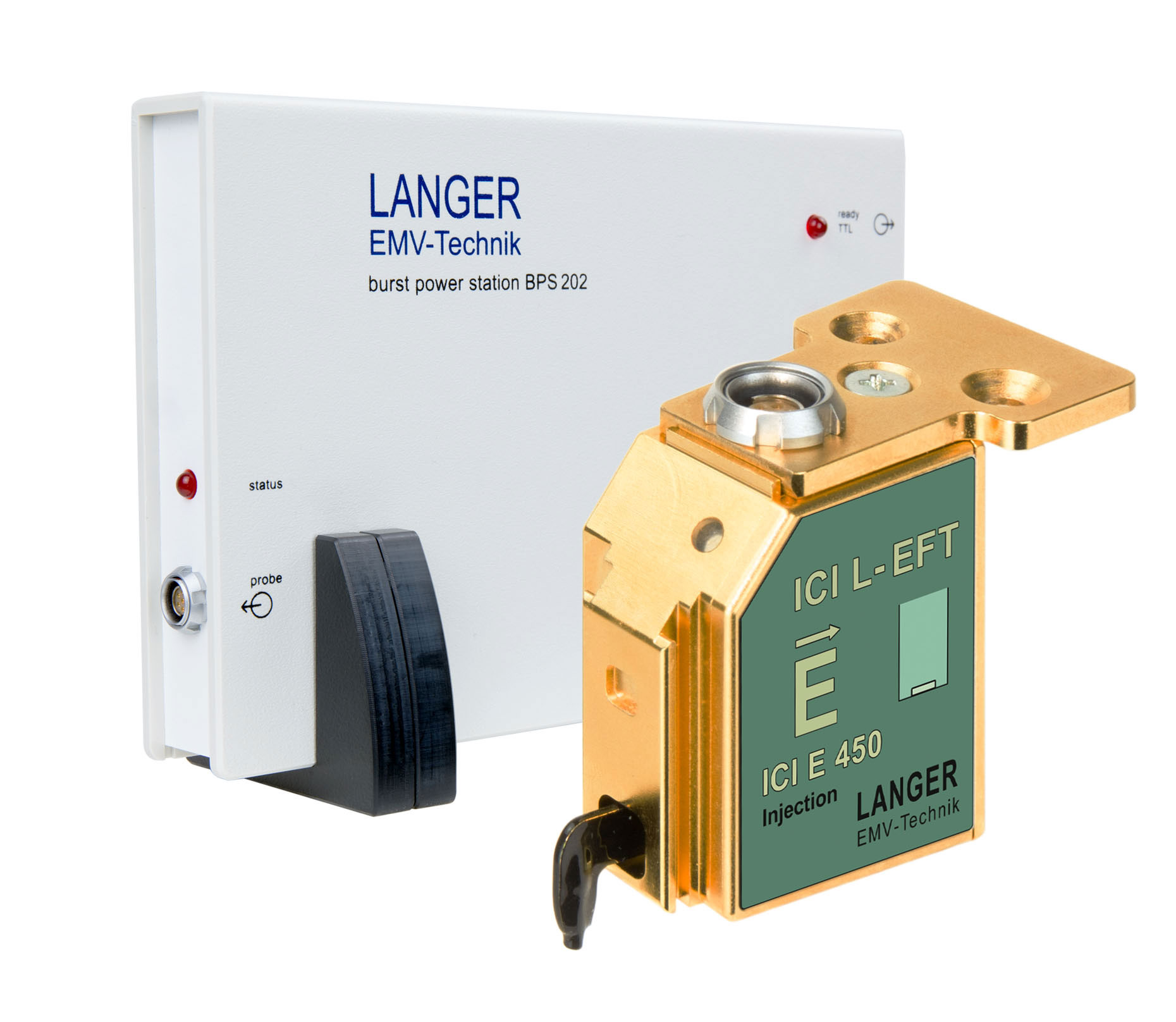

ICI E450 L-EFT set
Puls E-Feldquelle set
-
-

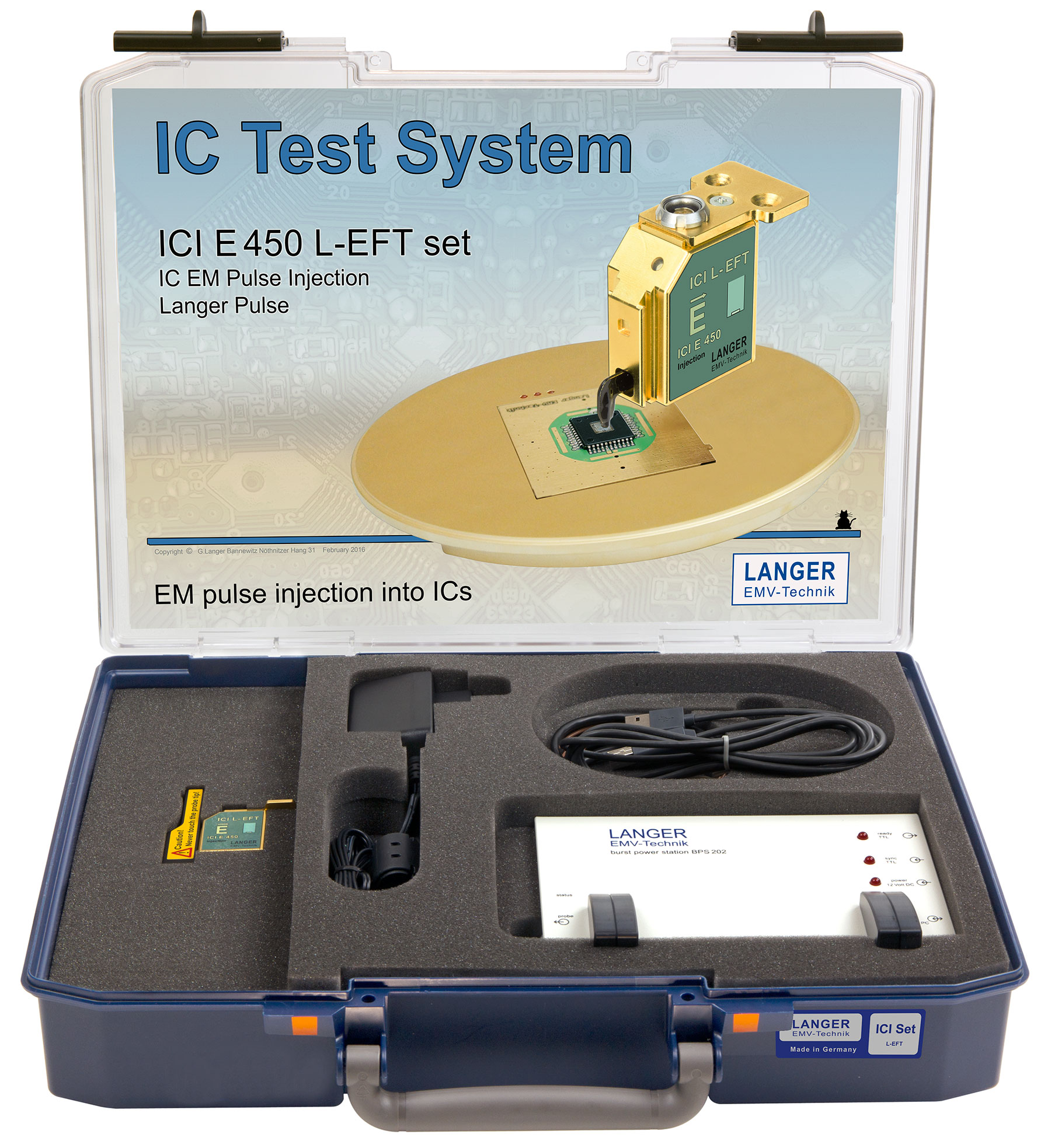

Kofferinhalt ICI E450 L-EFT-set -

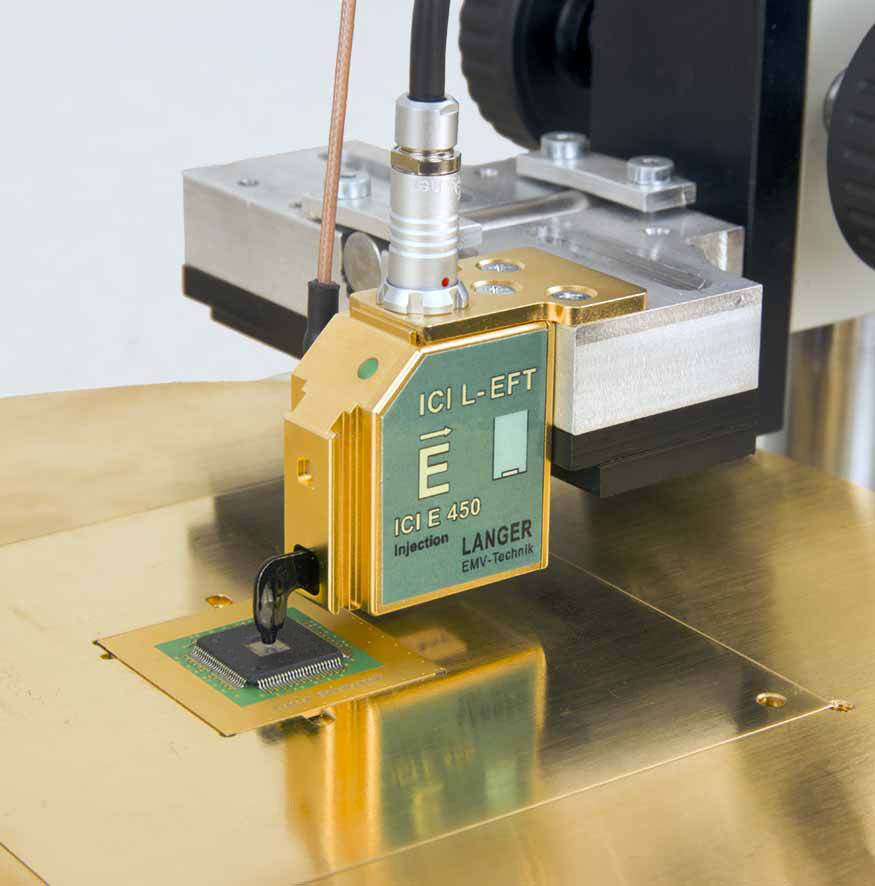

Puls E-Feldquelle ICI E450 L-EFT in Anwendung -
Schematischer Aufbau mit Mover -

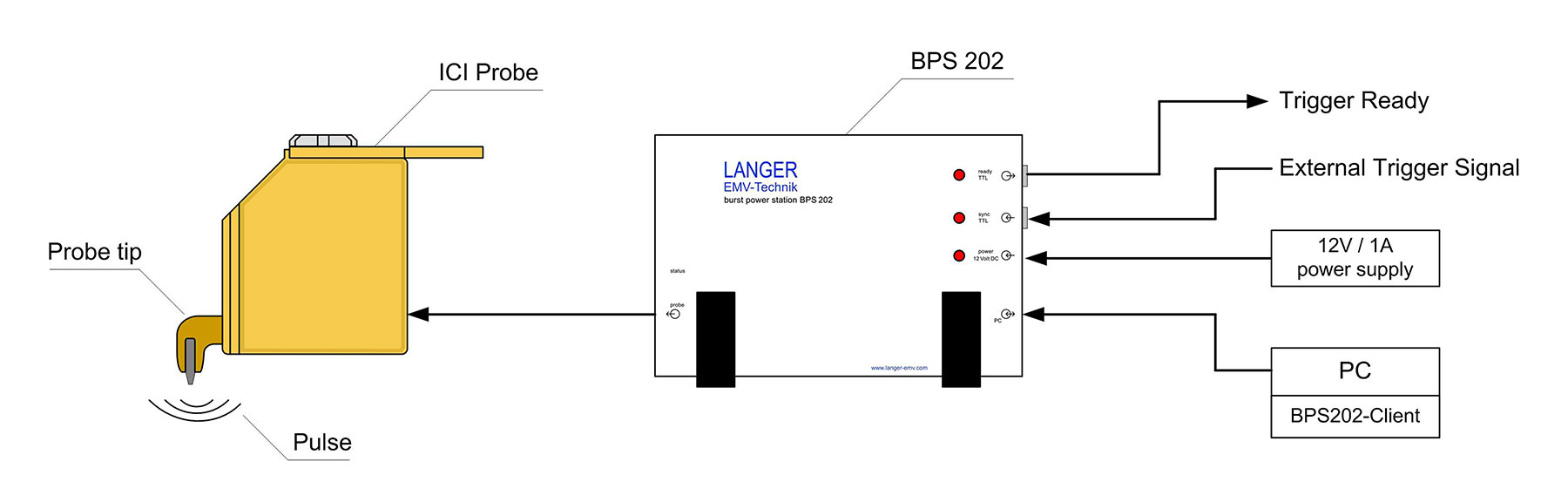

Schema Messaufbau
Kurzbeschreibung
Das ICI E450 L-EFT Set beinhaltet eine E-Feldquelle, welche E-Feldpulse aussendet. Damit kann eine sehr genaue und hochauflösende IC-Analyse (fault injection) durchgeführt werden, wie z.B. zum Test von sicherheitskritischen Schaltkreisen. Besonderheiten sind die hochauflösenden Spitzen (zum Prüfen von extrem kleinen Bereichen) und ein sehr geringer Trigger-to-pulse Jitter (um den Programmablauf gezielt zu stören).
Lieferumfang
- 1x ICI E450 L-EFT, Puls-E-Feldquelle
- 1x BPS 202, Burst Power Station
- 1x BPS 202-Client, Software BPS 202-Client / USB
- 1x NT Ex EU, Steckernetzteil
- 1x ICI 01 L-EFT acc, Zubehör
- 1x ICI case, Systemkoffer
- 1x ICI m, Benutzerhandbuch ICI Set
Technische Parameter
| Pulsparameter | |
| Anstiegszeit | < 2 ns |
| Wiederholfrequenz | 0.1 Hz - 20 kHz |
| Polarität (Software gesteuert) | + / - / alternating |
| Trigger Puls Verzögerung (Bypass Modus - Delay Line) | |
| min. Trigger Puls Verzögerung (typ.) | 100 ns (probe-specific) |
| max. Trigger Puls Verzögerung (typ.) | 450 ns |
| max. Jitter (typ.) | ± 1 ns |
| Versorgung | BPS 202 |
| Software | BPS 202-Client / DLL (32 Bit / 64 Bit) Win XP SP3 or higher |
Lieferumfang Details
-

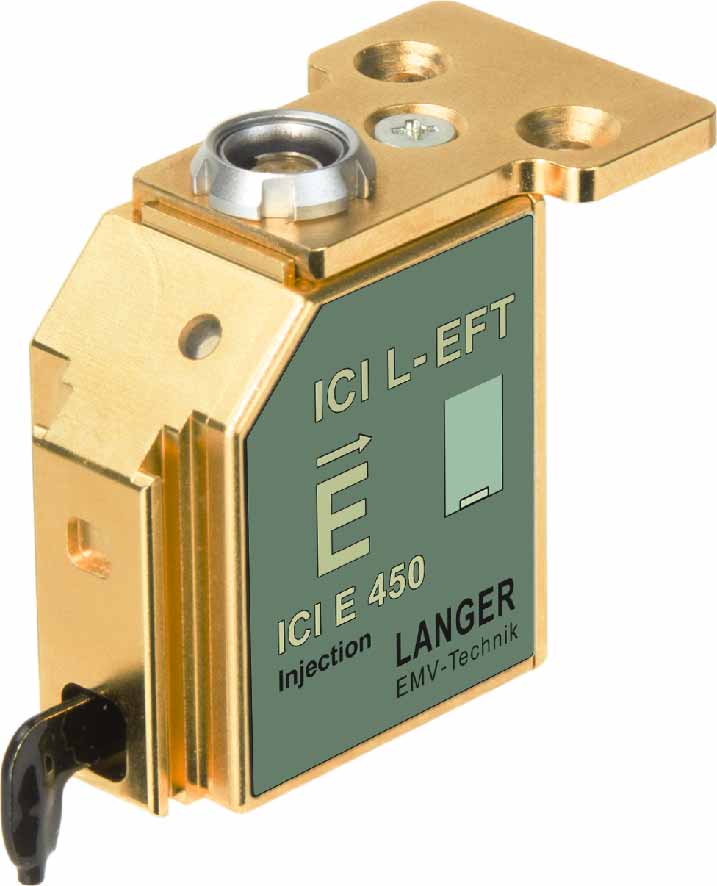

ICI E450 L-EFT
Puls-E-Feldquelle
Die elektrische Impulsfeldquelle ICI E450 L-EFT koppelt schnelle Einschwingimpulse in einen Test-IC (offener Chip). Dies ermöglicht eine Fehlerinduktion (fault injection) oder das Testen der Immunität einzelner Bereiche des IC.
-
BPS 202
Burst Power Station
Die BPS 202 dient als Spannungsversorgung und Steuereinheit für die Puls-Probes der Langer EMV-Technik GmbH. Die Steuereinheit ist über eine USB-Schnittstelle mit dem PC des Anwenders verbunden. Die Ansteuerung erfolgt mittels der Software BPS 202-Client. Über den Eingang „sync“ der BPS 202 können …
-
BPS 202-Client
Software BPS 202-Client / USB
Die Software BPS 202-Client dient zur Steuerung der Burst Power Station BPS 202 und damit der angeschlossenen Probe. Die Software wird auf dem PC des Anwenders installiert.
