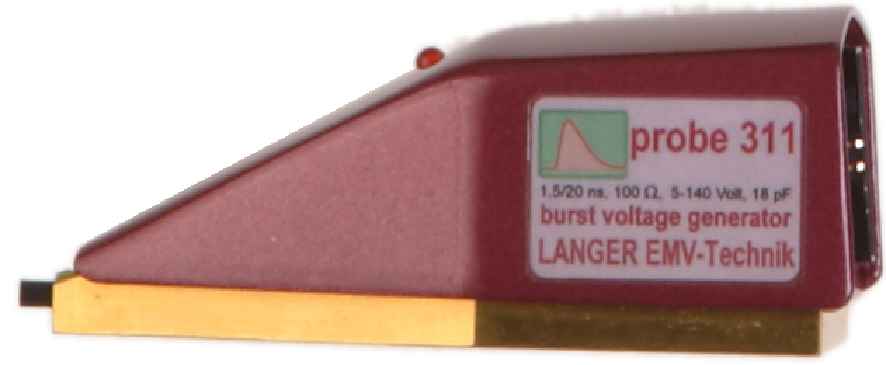

P311 L-EFT

Spannungsgenerator bis 140 V Langer Puls 1,5/20 ns

Anfrage senden Datenblatt
  • P311 L-EFT, Spannungsgenerator bis 140 V Langer Puls 1,5/20 ns

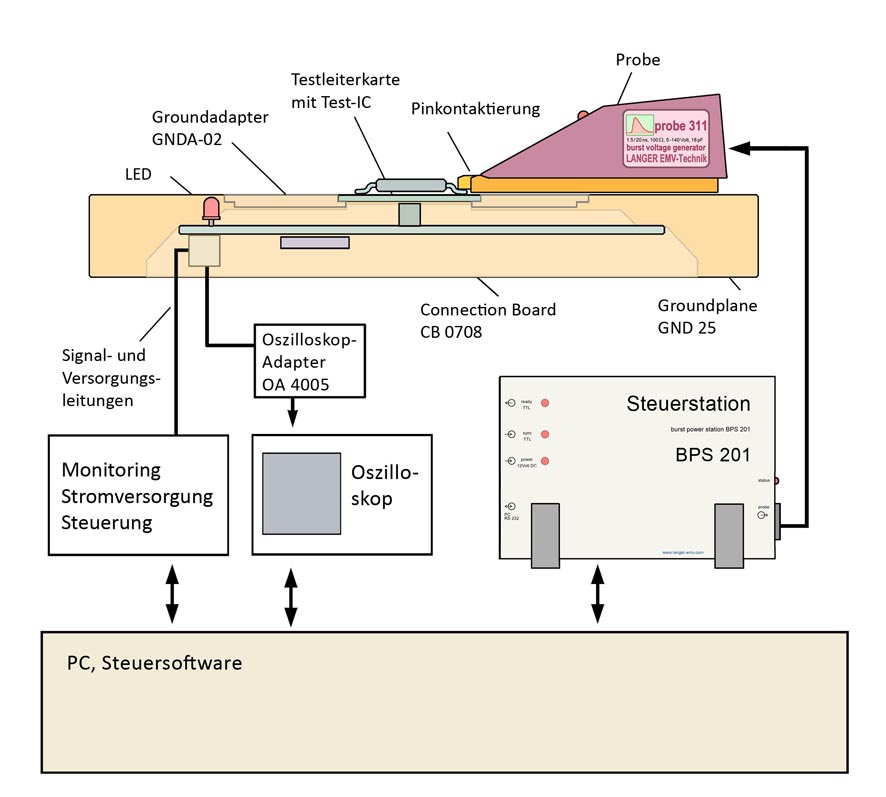

  • Messanordnung
    Messanordnung
P311 L-EFT, Spannungsgenerator bis 140 V Langer Puls 1,5/20 ns Messanordnung
  • P311 L-EFT, Spannungsgenerator bis 140 V Langer Puls 1,5/20 ns
  • Messanordnung
Kurzbeschreibung

Der P311 L-EFT dient zur leitungsgebundenen Pulsspannungseinkopplung in Test-ICs. Er bildet die bei Prüfungen nach IEC 61000-4-2 / IEC 61000-4-4 am IC-Eingang entstehenden abgeschwächten Störsspannungsimpulse nach. Diese Störspannungsimpulse können während der Prüfung über elektrische Felder entstehen.

Koppelt elektrisches Feld in das Leitungsnetz eines Test-ICs ein, fällt über den angeschlossenen Impedanzen eine Spannung ab. Der Spannungsabfall liegt an den IC Pins an und kann zu Störungen führen.
Dieses Koppelverhalten kann durch eine hochohmige Pulsspannungsquelle simuliert werden. Der Spannungsgenerator P311 besitzt daher einen hohen Innenwiderstand. Die Pulsspannung ist im Bereich ±(5 - 140) V einstellbar.
Die Probe wird mit der BPS 201 und der Steuer- und Control-Software BPS-Client betrieben.
Für den Messplatz eines Test-ICs wird weiterhin die IC-Testumgebung ICE1 benötigt. Je nach Messaufgabe werden weitere Zusatzgeräte nötig (Oszilloskop, PC).

Technische Parameter
Innenwiderstand ≈ 100 Ω
Koppelkapazität 18 pF
Pulsparameter
Form 1.5 / 20 ns
Frequenz 0.1 Hz - 20 kHz
Spannung ±(5 - 140) V
Induktivität 50 nH
Maße (L x B x H) (76 x 35 x 31) mm

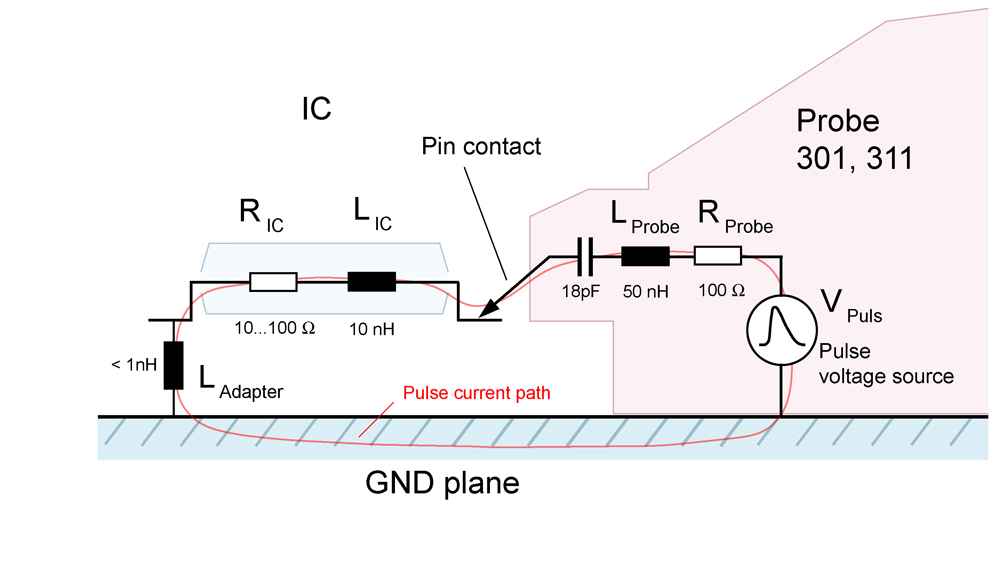

Ersatzschaltbild Ersatzschaltbild Ersatzschaltbild

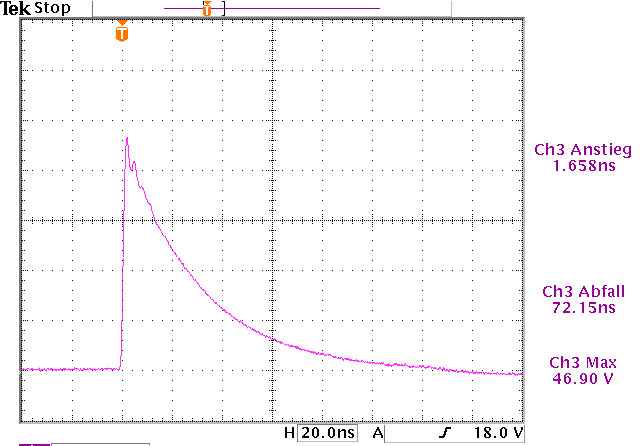

Pulsform (gemessen) Pulsform (gemessen) Pulsform (gemessen)

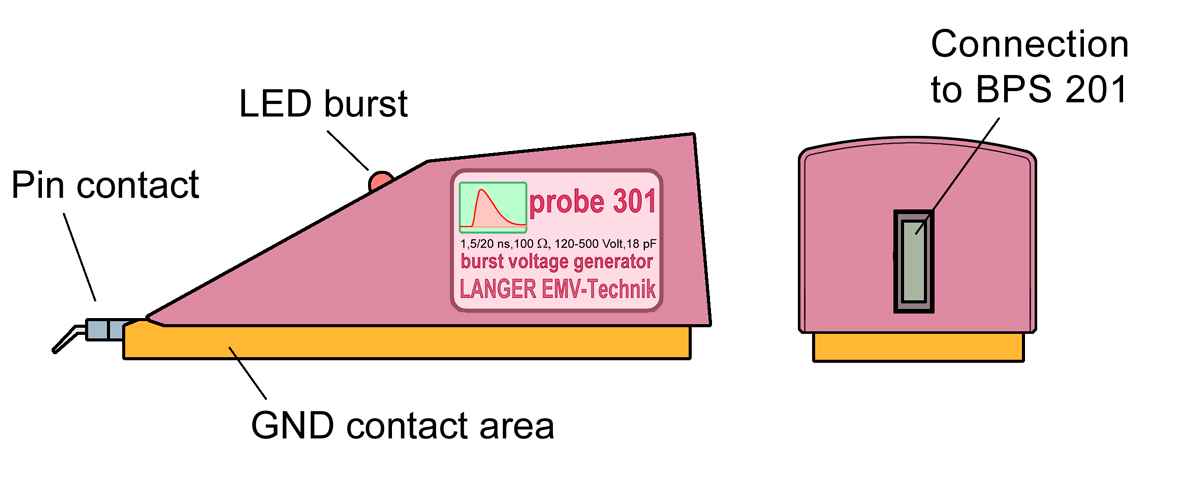

Aufbau Ansicht 01 Aufbau Ansicht 01 Aufbau Ansicht 01
