OB 100 set
Opto-Box 100 LIN und CAN
-
-

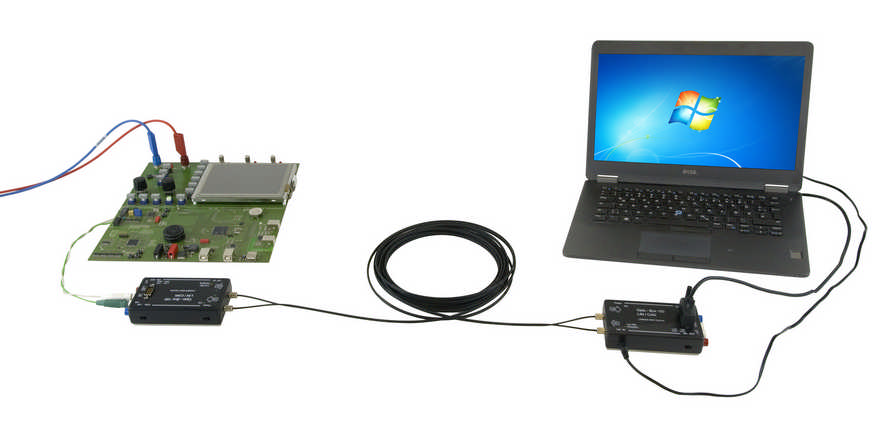

OB 100 set in Anwendung -
Lieferumfang OB 100 set
Kurzbeschreibung
Die Opto-Box 100 setzt elektrische CAN- bzw. LIN-Signale in optische Signale um.
Durch die Verwendung zweier Opto-Box 100 entsteht eine einfache Möglichkeit, eine vorhandene Kabelverbindung aufzutrennen und einen Abschnitt des Kabels durch eine LWL-Verbindung zu ersetzen.
Durch die Kombination der Opto-Box 100 mit einem LIN 100 oder CAN 100 Sensor kann eine besonders hohe Störfestigkeit der jeweiligen Signalverbindung erreicht werden.
Lieferumfang
- 2x OB 100, Opto-Box 100
- 1x CAN 100, LWL-Tastkopf
- 4x Adapter Socket, 4-poles, Adapterbuchse 4-polig
- 1x LIN 100, LWL-Tastkopf
- 4x Adapter Socket, 3-poles, Adapterbuchse 3-polig
- 1x LWL double 10 m, Doppelter Lichtwellenleiter 10 m
- 1x Wire CuL, Rolle Kupferlackdraht
- 1x NT Ex EU, Steckernetzteil
- 1x OB 100 set m, Bedienungsanleitung
- 1x A4 case, Systemkoffer
Technische Parameter
| Betriebszeit mit geladenem internen Akku | up to 1 week (depending on operating mode) |
| Versorgungsspannung | 12 V (max. 25 V) |
| max. Stromaufnahme bei 12 V | 250 mA (while charging internal battery) 45 mA (without charging internal battery) |
| LWL-Anschluss | 2 x 2.2 mm Ø |
| Länge LWL | 20 m (6 m at 1 Mbit/s CAN) |
Lieferumfang Details
-
OB 100
Opto-Box 100
Die Opto-Box 100 dient zur optischen Übertragung von Signalen nach CAN- und LIN - Standard (umschaltbar). Die Lichtsignale werden über LWL an die Gegenstelle (entweder ein LIN 100 bzw. CAN 100 Tastkopf oder eine zweite Opto-Box 100) übertragen. Die LIN oder CAN-Signale können über D-sub-Stecker oder…
-
CAN 100
LWL-Tastkopf
Der LWL-Tastkopf CAN 100 ermöglicht eine potenzialfreie Signalübertragung nach CAN-Standard. Der Tastkopf ist sehr klein und wird direkt in der Baugruppe angebracht. Die bidirektionale optische Übertragungsstrecke mittels Doppel-Kunststoff-Lichtwellenleiter eignet sich zur Signalübertragung während …
-
LIN 100
LWL-Tastkopf
Der LWL-Feldbus LIN 100 ermöglicht eine potenzialfreie Signalübertragung nach LIN-Standard. Der Tastkopf ist sehr klein und wird direkt in der Baugruppe angebracht. Die bidirektionale optische Übertragungsstrecke mittels Doppel-Kunststoff-Lichtwellenleiter eignet sich zur Signalübertragung während E…
-
LWL double 10 m
Doppelter Lichtwellenleiter 10 m
Der LWL Ø 2.2 mm 10 m ist ein zweikanaliges flexibles Faserkabel zur optischen Signalübertragung.
