Für den Betrieb wird die Groundplane GND 25 sowie der Groundadapter GNDA 02 ((32,9 x 32,9) mm) empfohlen.

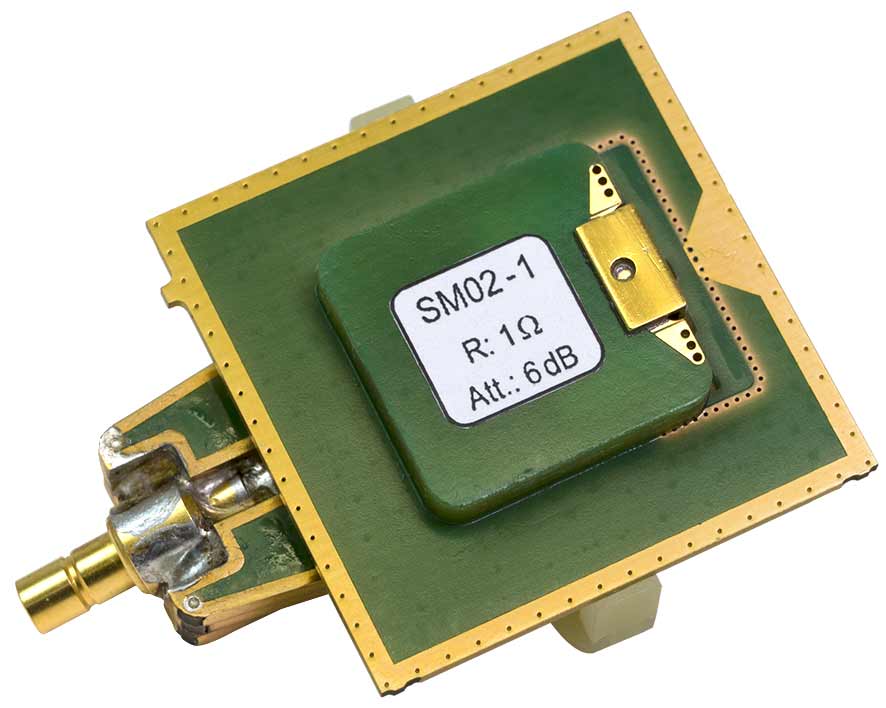

SM 02-1
Shunt 1 Ohm
Kurzbeschreibung
Der Shunt SM 02-1 ist für Messungen schneller transienter Stromimpulse bis 4 GHz vorgesehen. Mit dem SM 02-1 kann der Stromimpuls von Störgeneratoren gemessen werden. Wie zum Beispiel EFT/Burst-Generatoren oder ESD-Generatoren.
Der Shunt ist ein passives Messgerät, das hochfrequenten Strom in eine Mess-Spannung UAV wandelt. Zum Messen kann der Shunt an einen Spektrumanalysator, Oszilloskop oder an ein vergleichbares Gerät angeschlossen werden.
Technische Parameter
| Frequenzbereich | DC ... 4 GHz |
| Eingangswiderstand | 1 Ω |
| Ausgangswiderstand | 50 Ω |
| Dauerbelastbarkeit | |
| Burst IEC 61000-4-4 | 5 / 50 ns |
| Burst-Wiederholung | 300 ms |
| Impulse pro Burst | 100 |
| Pulsfrequenz | 500 kHz |
| Strom | 150 A |
| Messausgang | 50 Ω, SMB |
| Leistung RMS | 3 W |
| Korrekturfaktor | 6 dB |
| Einzelpulsbelastbarkeit 5/50 ns, 1/60 ns | 150 A |
