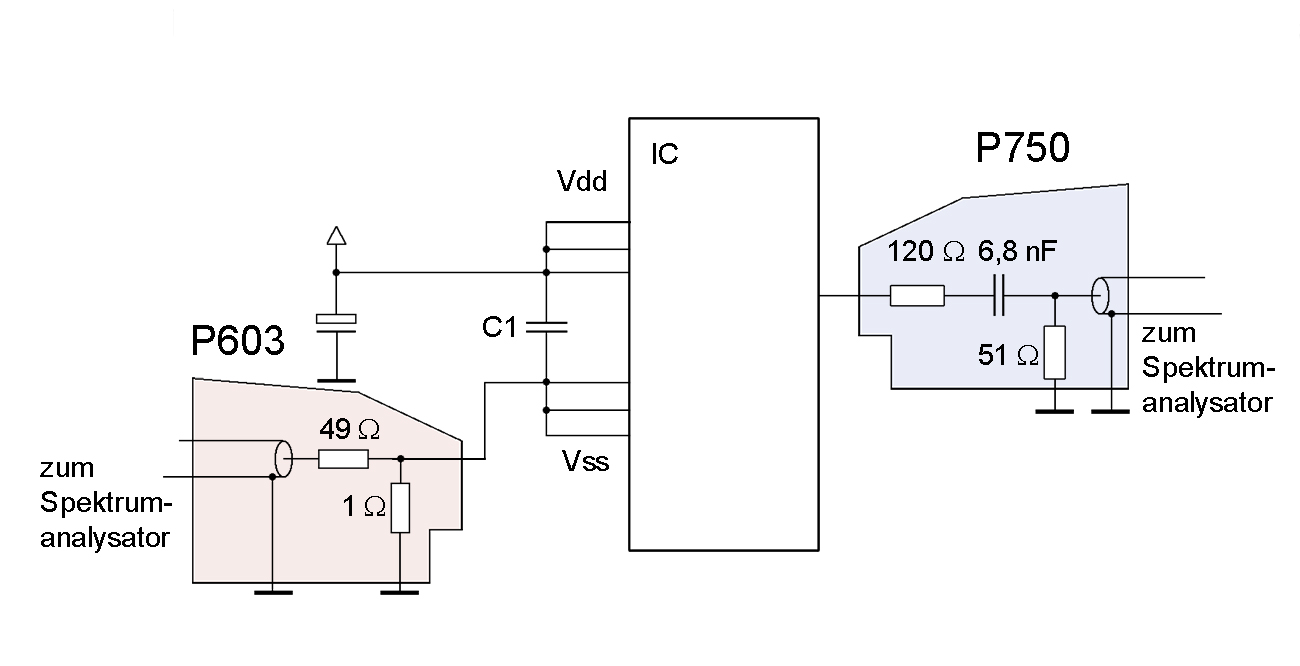

P603 und P750 - Schaltung nach IEC 61967-4
Vorteil der Messungen mit P603 und P750

Bei der Störaussendungsmessung mit den Probes P603 und P750 kann jedes einzelne IC-Pin (z.B. QFP, QFN Packages) oder auch die Balls eines BGA individuell kontaktiert und gemessen werden.
Die Messung entspricht der 1 Ohm/150 Ohm-Methode nach IEC 61967-4, wobei die normalerweise am Pin verschalteten Netzwerke zur Messung in der HF-Strom- oder Spannungs-Probe enthalten sind. Des Weiteren kann dadurch der Frequenzbereich der Messungen bis 3 GHz erweitert werden.

Was wird vom Kunden benötigt?
  • Datenblatt des IC
  • Test-Schaltplan (in Abstimmung mit Testingenieur)
  • Test-Firmware mit Beschreibung (in Abstimmung mit Testingenieur)
  • 3 - 5 ICs mit Test-Firmware
Was bekommt der Kunde?
  • 5 Testleiterkarten, bestückt/unbestückt, je nach Anzahl der Test-ICs
  • Dokumentation der Messergebnisse mit der Software ChipScan-ESA
  • Testbericht

Die Erstellung eines Angebots hängt von der genauen Messaufgabe (z.B. Anzahl der Pins, Frequenzbereich) des Kunden ab. Bitte setzen Sie sich mit dem Vertrieb der Langer EMV-Technik GmbH in Verbindung.
