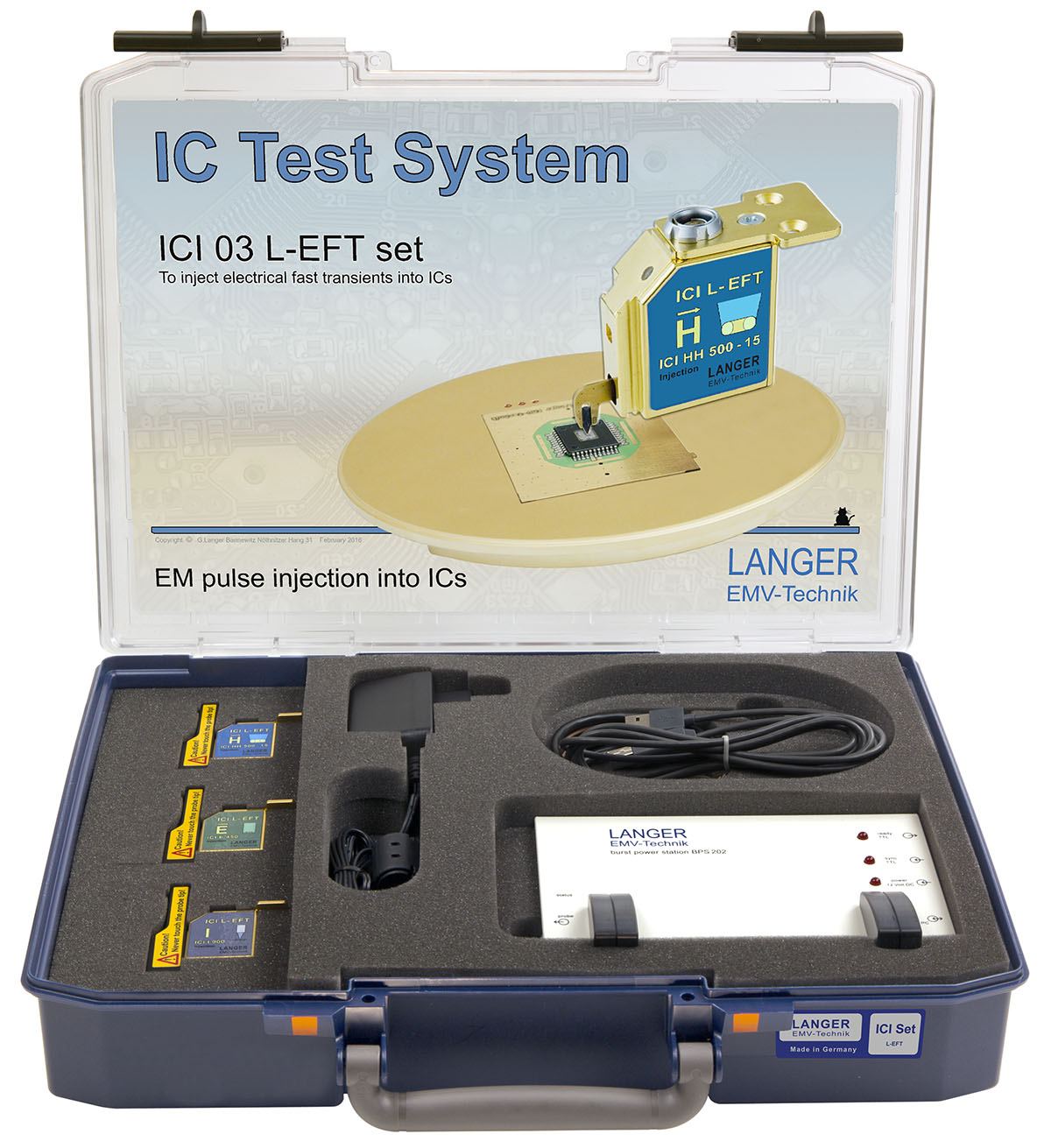

ICI 03 L-EFT set
IC EM Pulseinkopplung Langer Puls
-
-

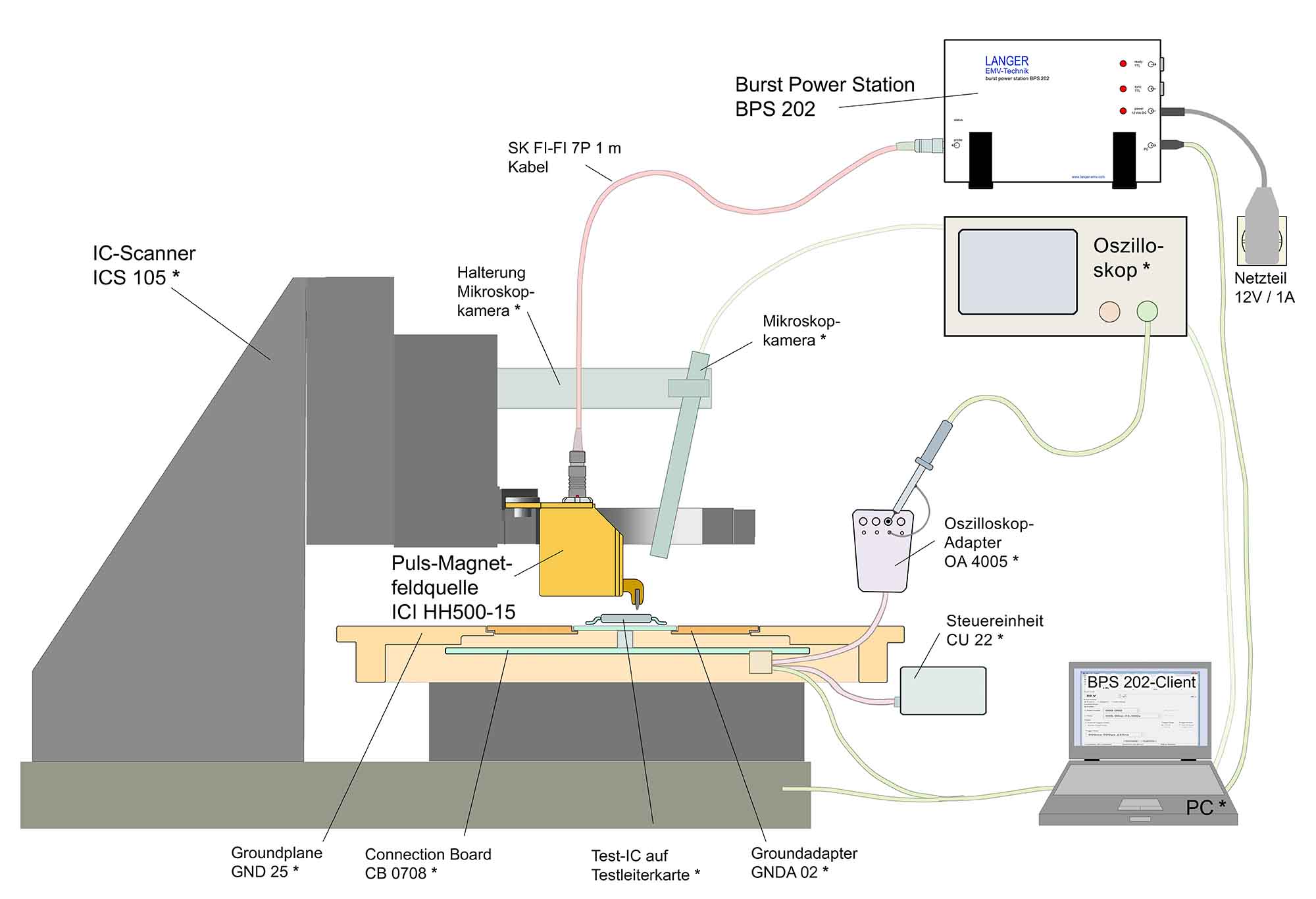

Schematischer Aufbau mit Mover -

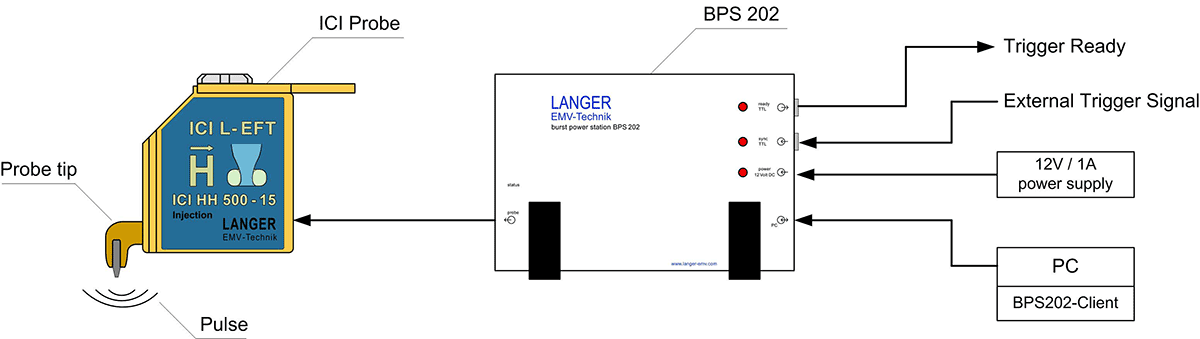

Schema Messaufbau -

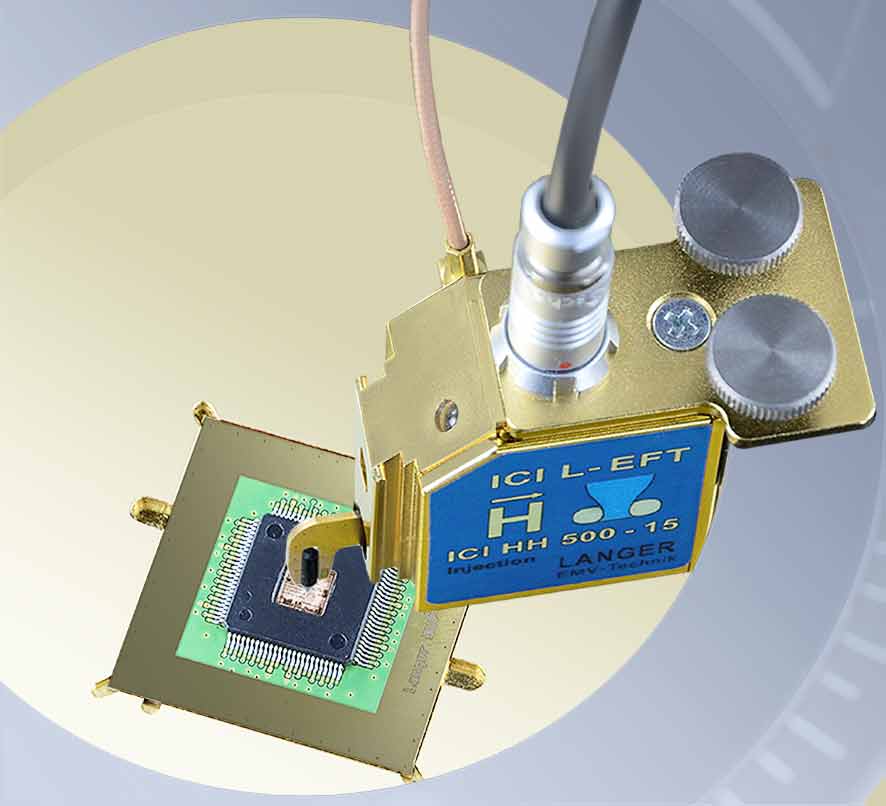

ICI probe in Anwendung
Kurzbeschreibung
Das ICI 03 L-EFT Set beinhaltet 3 verschiedene ICI Quellen, welche entweder E-Feld, Magnetfeld oder Strompulse aussenden. Damit können eine sehr genaue und hochauflösende IC-Analyse und Body Biased Injection durchgeführt werden. Zusätzlich lässt sich mit den Quellen Seitenkanalanalyse durchführen, wie z.B. zum Test von sicherheitskritischen Schaltkreisen. Besonderheiten sind die hochauflösenden Spitzen (zum Prüfen von extrem kleinen Bereichen) und ein sehr geringer Trigger-to-pulse Jitter (um den Programmablauf gezielt zu stören).
Lieferumfang
- 1x ICI HH500-15 L-EFT, Puls-Magnetfeldquelle
- 1x ICI E450 L-EFT, Puls-E-Feldquelle
- 1x ICI I900 L-EFT, Puls-Stromquelle (FBBI)
- 1x BPS 202, Burst Power Station
- 1x BPS 202-Client, Software BPS 202-Client / USB
- 1x NT Ex EU, Steckernetzteil
- 1x ICI 01 L-EFT acc, Zubehör
- 1x ICI case, Systemkoffer
- 1x ICI m, Benutzerhandbuch ICI Set
Technische Parameter
| Pulsparameter | |
| Anstiegszeit | < 2 ns |
| Wiederholfrequenz | 0.1 Hz - 20 kHz |
| Polarität (Software gesteuert) | + / - / alternating |
| Trigger Puls Verzögerung (Bypass Modus - Delay Line) | |
| min. Trigger Puls Verzögerung (typ.) | 100 ns |
| max. Trigger Puls Verzögerung (typ.) | 450 ns |
| max. Jitter (typ.) | ± 1 ns |
| Trigger Puls Verzögerung (Timer Modus) | |
| min. Trigger Puls Verzögerung (typ.) | 200 ns |
| max. Trigger Puls Verzögerung (typ.) | 100 ms |
| max. Jitter (typ.) | ± 15 ns |
| min. Schrittweite Triggerverzögerung | 10 ns |
| Versorgung | BPS 202 |
| Software | BPS 202-Client / DLL (32 Bit / 64 Bit) Win XP SP3 or higher |
Lieferumfang Details
-

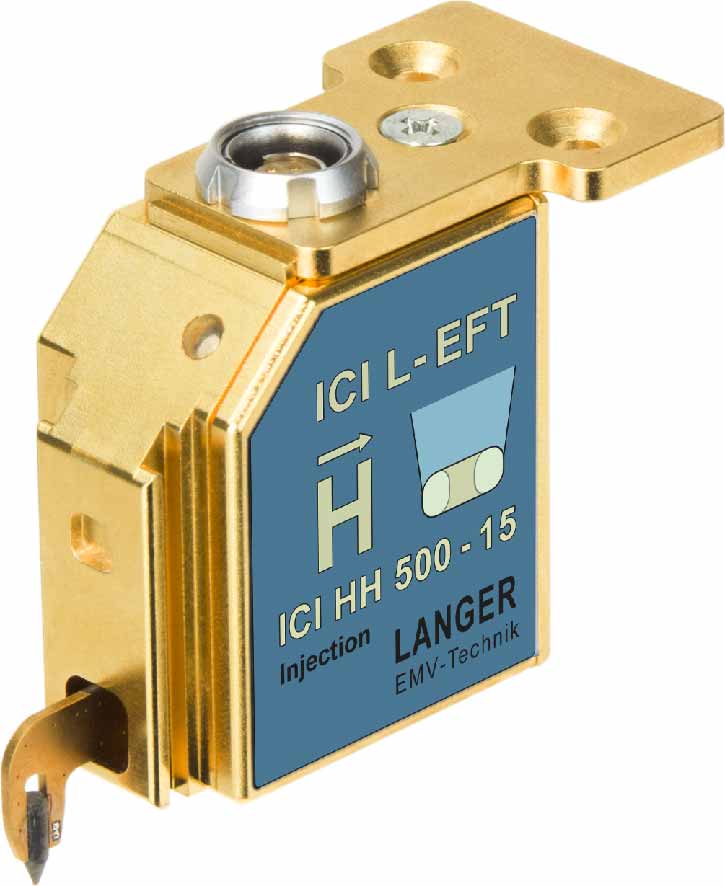

ICI HH500-15 L-EFT
Puls-Magnetfeldquelle
Die ICI HH500-15 L-EFT Puls-Magnetfeldquelle koppelt schnelle transiente Pulse in Test-ICs (open die) ein. Mit dieser Feldquelle lassen sich electromagnetic fault injection (EMFI) Attacken durchführen. Zusätzlich kann die Störfestigkeit einzelner Bereiche des Test-ICs untersucht werden.
-
ICI E450 L-EFT
Puls-E-Feldquelle
Die elektrische Impulsfeldquelle ICI E450 L-EFT koppelt schnelle Einschwingimpulse in einen Test-IC (offener Chip). Dies ermöglicht eine Fehlerinduktion (fault injection) oder das Testen der Immunität einzelner Bereiche des IC.
-
ICI I900 L-EFT
Puls-Stromquelle (FBBI)
Die ICI I900 L-EFT Puls-Stromquelle koppelt über eine Federkontaktspitze schnelle transiente Pulse in Test-ICs (Forward Body Biased Injection) ein. Mit dieser Feldquelle lassen sich Fehler induzieren (fault injection). Zusätzlich kann die Störfestigkeit einzelner Bereiche des Test-ICs untersucht werden.
-
BPS 202
Burst Power Station
Die BPS 202 dient als Spannungsversorgung und Steuereinheit für die Puls-Probes der Langer EMV-Technik GmbH. Die Steuereinheit ist über eine USB-Schnittstelle mit dem PC des Anwenders verbunden. Die Ansteuerung erfolgt mittels der Software BPS 202-Client. Über den Eingang „sync“ der BPS 202 können …
-
BPS 202-Client
Software BPS 202-Client / USB
Die Software BPS 202-Client dient zur Steuerung der Burst Power Station BPS 202 und damit der angeschlossenen Probe. Die Software wird auf dem PC des Anwenders installiert.
