P1401 / P1501 set
HF-Feldeinkopplung bis 1 GHz
-
-

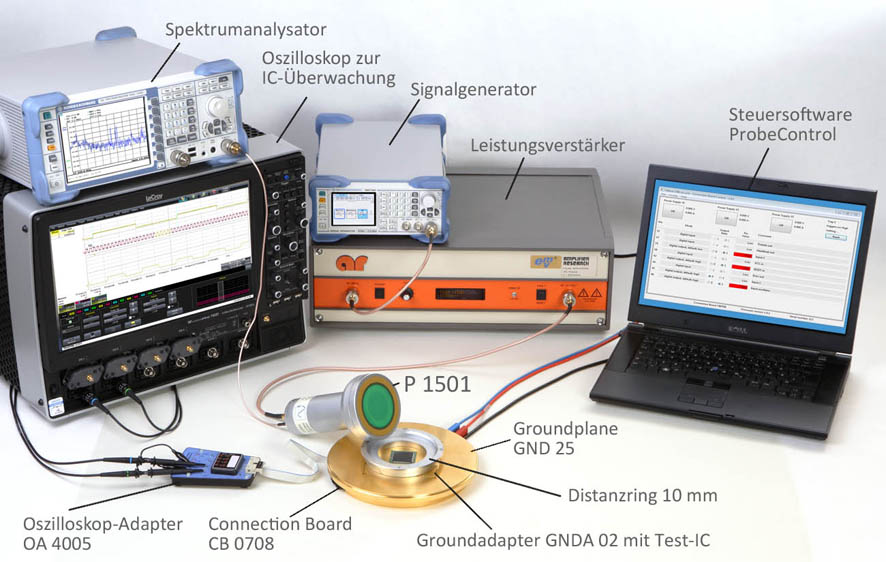

Messplatz mit HF-E-Feldquelle P1501 -

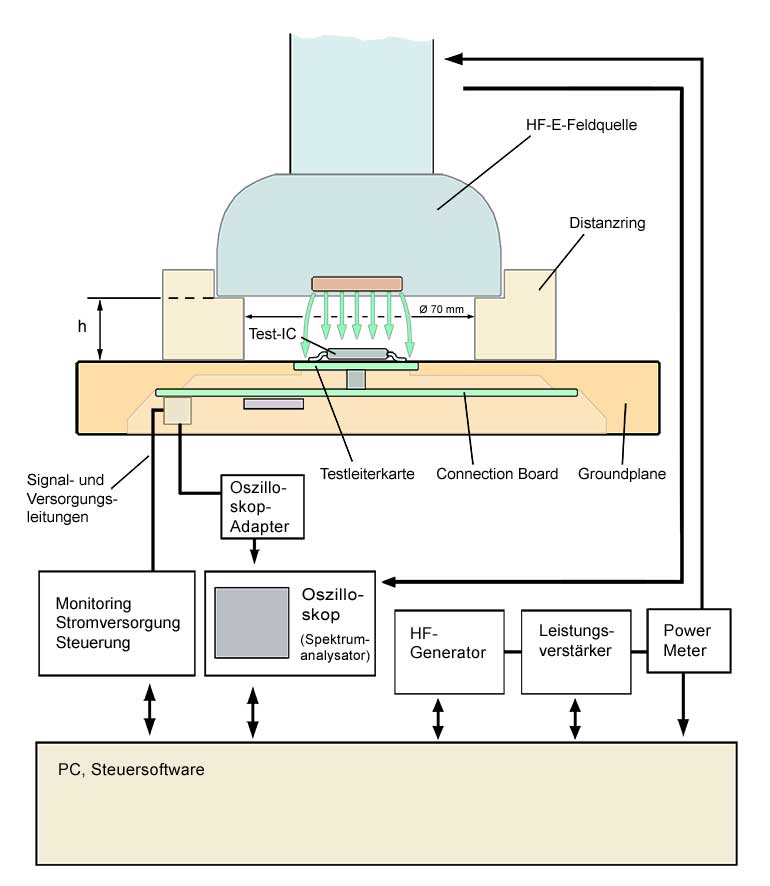

Schematische Messanordnung mit HF-E-Feldquelle P1501 -
Lieferumfang Set 1401 / 1501 -

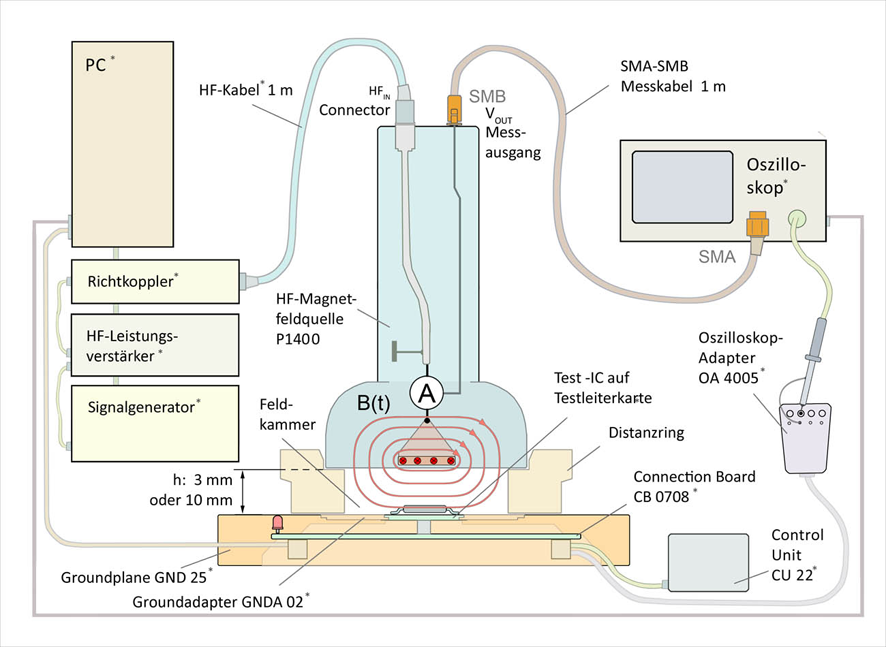

Messanordnung zur HF-Feldeinkopplung
Kurzbeschreibung
Mit dem Probe Set “HF-Feldeinkopplung bis 1 GHz” werden ICs hinsichtlich ihrer Störfestigkeit unter Einwirkung von HF-Magnetfeld (P1401) bzw. HF-E-Feld (P1501) untersucht.
Diese Untersuchungen sind Basis für eine EMV-gerechte Entwicklung von ICs. Weiterhin helfen die ermittelten HF-Parameter dem IC-Anwender, eine optimale Applikation für den IC zu entwickeln.
Für den Prüfaufbau werden zusätzlich die IC-Testumgebung ICE1, ein HF-Generator und ein Leistungsversärker benötigt.
Die Feldquellen können nur in Verbindung mit einem kurzschluss- und leerlauffestem Leistungsverstärker betrieben werden.
Lieferumfang
- 1x P1401, HF-Magnetfeldquelle bis 1 GHz
- 1x P1501, HF-E-Feldquelle bis 1 GHz
- 1x D70 h03, Distanzring, 3mm
- 1x D70 h10, Distanzring, 10mm
- 2x SMA-SMB 1 m, Messkabel SMA-SMB
- 1x P1401 / P1501 case, Systemkoffer
- 1x P1400 / P1500 m, Benutzerhandbuch P1401 / P1501 Set
Lieferumfang Details
-
P1401
HF-Magnetfeldquelle bis 1 GHz
Mit der Feldquelle P1401 werden ICs hinsichtlich ihrer Störfestigkeit unter Einwirkung von HF-Magnetfeld untersucht. Der Test-IC wird unter Funktion geprüft. Die Feldquelle P1401 wird in Verbindung mit einem Leistungsverstärker und einem HF-Signalgenerator betrieben.
-
P1501
HF-E-Feldquelle bis 1 GHz
Mit der Feldquelle P1501 werden ICs hinsichtlich ihrer Störfestigkeit unter Einwirkung von HF-E-Feld untersucht. Der Test-IC wird unter Funktion geprüft. Die Feldquelle P1501 wird in Verbindung mit einem Leistungsverstärker und einem HF-Signalgenerator betrieben.
