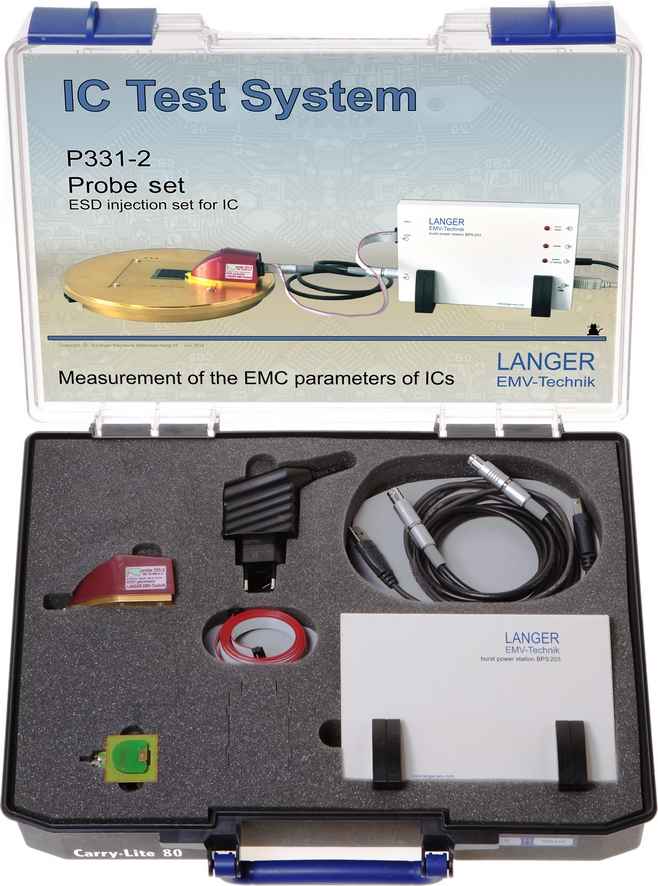

P331-2 set
-
-

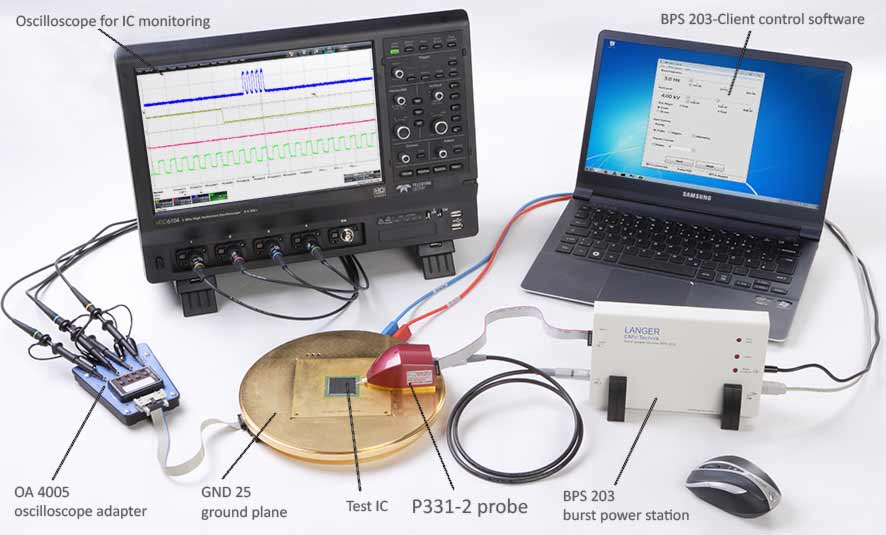

Measurement set-up with P331-2 -

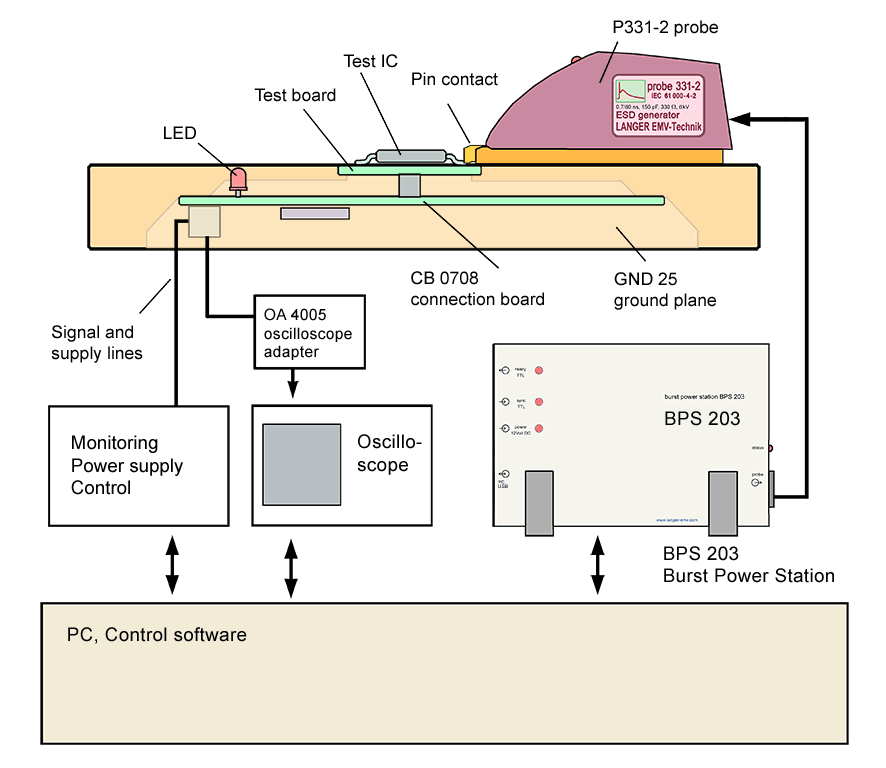

Scheme measurement set-up with P331-2 -

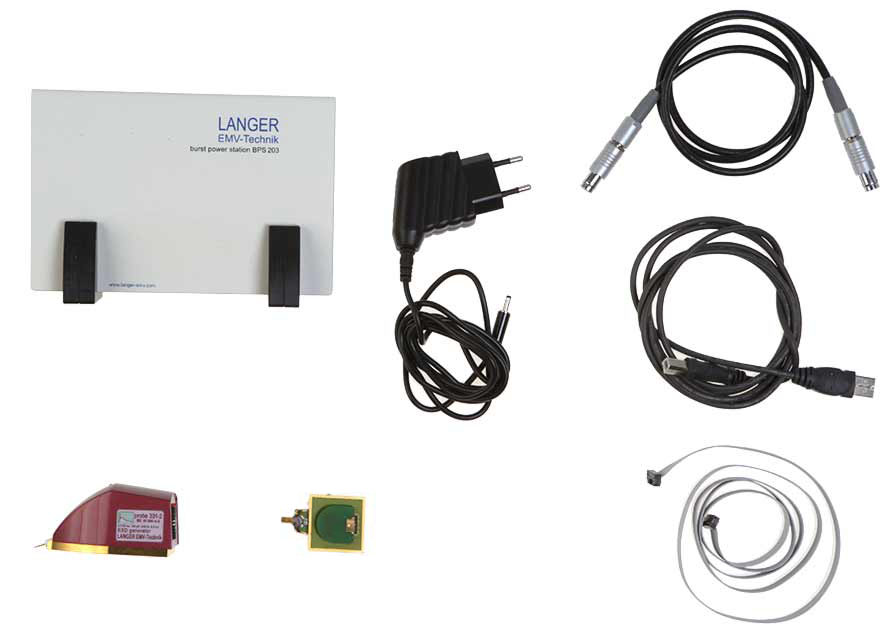

Scope of delivery P331-2 set -

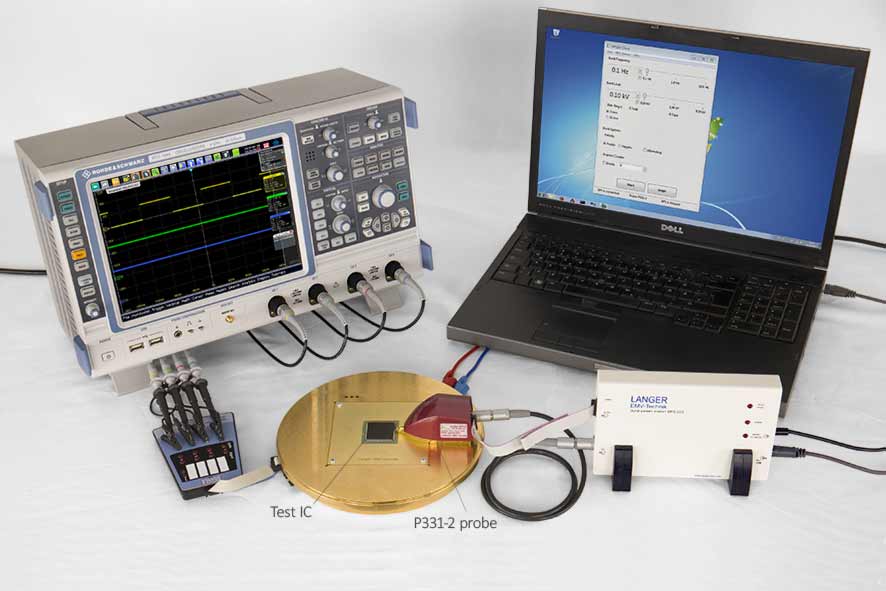

With the ESD generator P331-2 ESD-pulses are coupled into the pins of a test IC.
Delivery content
- 1x P331-2, ESD 发生器
- 1x BPS 203, 猝发电站
- 1x BPS 203-Client, 控制软件
- 1x SM 02-01, 分流器
- 1x SMA-SMB 1 m, SMA-SMB 测量电缆
- 1x HV FI-FI 1 m, 高压电缆
- 1x FBK 12P 1m
- 1x USB-AB
- 1x NT Ex EU
- 1x P331 acc
- 1x P331 case, System case
- 1x P331 m
Recommended products
Delivery content details
-
P331-2
ESD 发生器
P331-2型ESD发生器适合于按照IEC 61000-4-2 (System level) / HMM (Human Metal Model - component level, acc. to ANSI/ESD SP5.6-2009) 标准，直接在集成电路引脚或通过耦合器在USB、LVDS、以太网等高速端口处进行有线ESD 耦合。
-
BPS 203
猝发电站
BPS 203猝发电站充当高压电源和ESD检验的控制单元。它通过USB接口与用户的PC相连接，并借助BPS203-Client软件实现控制。
-
BPS 203-Client
控制软件
BPS203-Client用于控制BPS 203猝发电站以及与其相连的受测物。该软件要安装在用户的PC上。
-
P331 acc
