P603 / P750 set
Leitungsgebundene HF-Messung Analyse, 1 Ohm / 150 Ohm
-
-

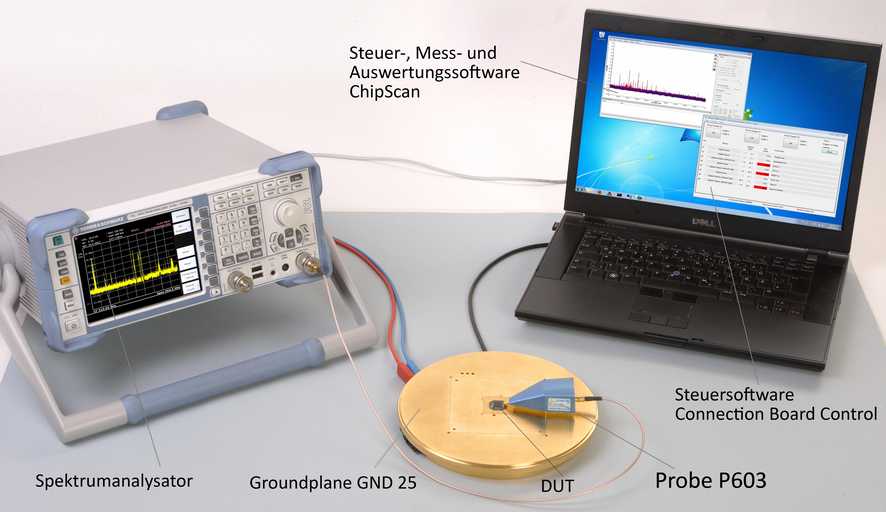

Anwendung mit P603 -

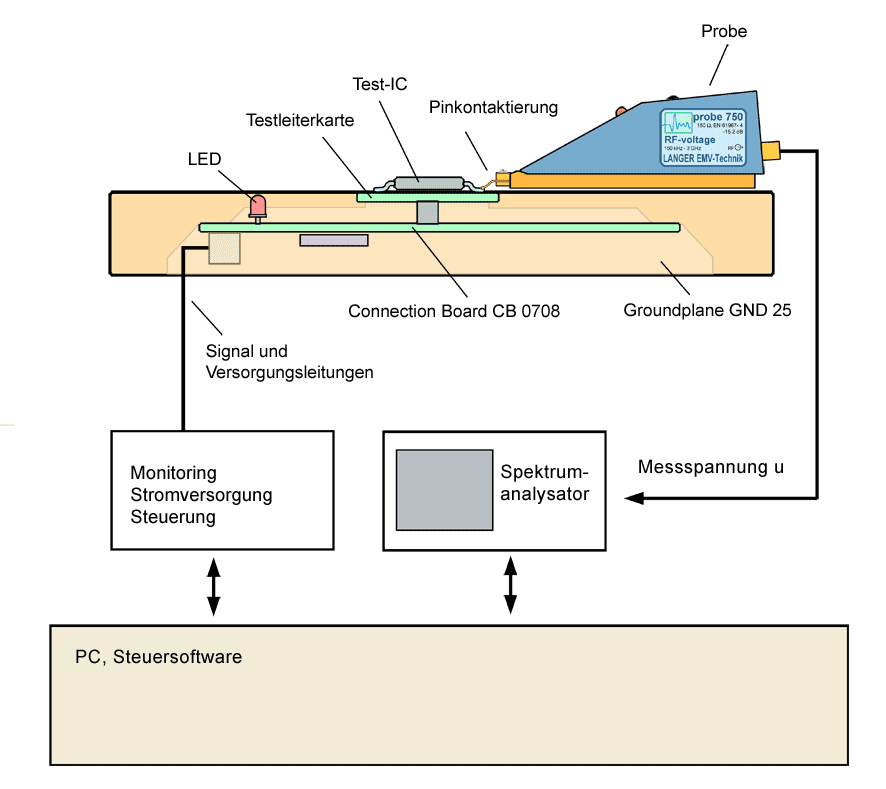

Schema Messaufbau mit P750
Kurzbeschreibung
Das Probe-Set dient zur Messung der leitungsgebundenen Aussendungen (Messung mit direkter 1 Ohm / 150 Ohm-Kopplung) an IC-Pins. Für die Strom- und Spannungsmessung steht jeweils eine Probe zur Verfügung. Jedes Pin des Test-ICs kann mit der Probe erreicht und kontaktiert werden.
Die Messungen mit dem Probe Set gewährleisten eine hohe Wiederholpräzision und Vergleichbarkeit der Messungen.
Zur Inbetriebnahme des Test-ICs dient die IC-Testumgebung ICE1 der Langer EMV-Technik. Die Messungen können mit der Software ChipScan-ESA durchgeführt werden. Die in der Software gespeicherten Messergebnisse aller gemessener Pins können schnell und systematisch verglichen werden.
Lieferumfang
- 1x P603, HF-Strommesser 1 Ohm
- 1x P750, HF-Spannungsmesser 150 Ohm
- 1x CS-ESA, Software ChipScan-ESA / USB
- 1x SMA-SMB 1 m, Messkabel SMA-SMB
- 1x P603 / P750 case, Systemkoffer
- 1x P603 / P750 m, Benutzerhandbuch P603 / P750 Set
Empfohlene Produkte
Lieferumfang Details
-
P603
HF-Strommesser 1 Ohm
Die P603 ist ein 1-Ω-Tastkopf zur direkten Messung des hochfrequenten (HF-)Stromes an IC-Pins. Sie ist für das Messen an Versorgungs- (Vdd / Vss) und Signalpins vorgesehen. Der HF-Strommesser 1 Ohm besitzt einen Pinkontakt, mit dem jeder IC-Pin einzeln kontaktiert und vermessen werden kann.
-
P750
HF-Spannungsmesser 150 Ohm
Der HF-Spannungsmesser P750 entspricht einem 150-Ω-Kopplungsnetzwerk nach IEC 61967-4 zur Messung der HF-Spannung an IC-Pins. Probe P750 besitzt einen hochohmigen, kapazitiv gekoppelten Eingang, so dass HF-Spannungen an verschiedenen Pins des Prüflings gemessen werden können.
-
CS-ESA
Software ChipScan-ESA / USB
ChipScan-ESA ist eine Software zur Fernbedienung eines Spektrumanalysators. Die Software wird auf einem Installations-USB-Stick geliefert. Nach der Installation ist die Vollversion in Verbindung mit einem Dongle (USB-Schnittstelle) betriebsbereit.
