Z23-1 set
屏蔽篷(900x500x400 mm)
Short description

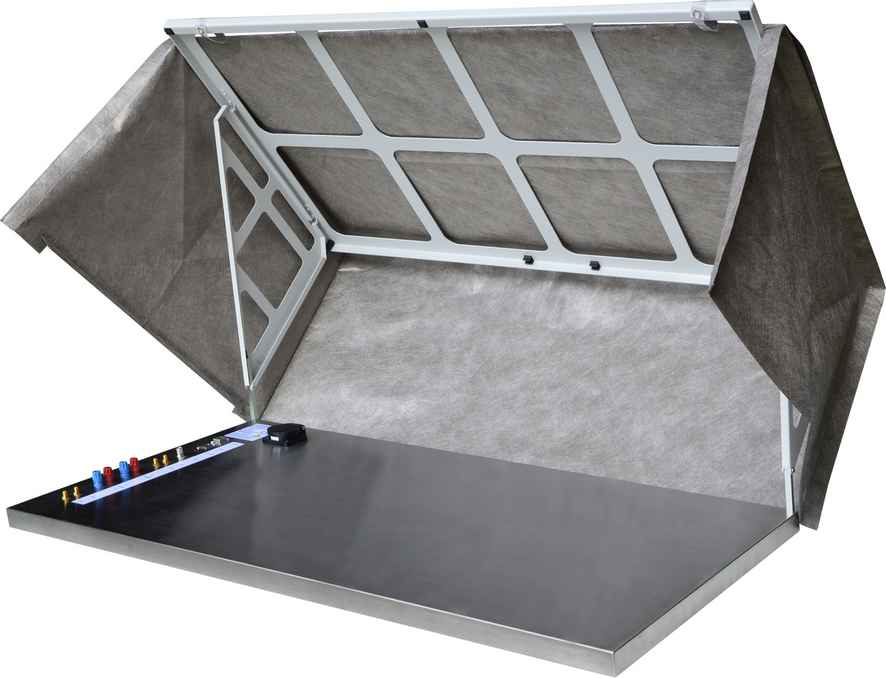

Z23-1型屏蔽篷由与篷面相连的拉杆和GP 23型接地板组成。目的是屏蔽测试装置外部的射频磁场,或者保护测试仪器,例如ESD测试。从前方可以轻松的开合屏蔽篷,便于随时操作受试设备。也可以向后翻转,从而使操作更方便。
The RF seal of the shielding tent is created with smooth-running magnetic sealing stripes. The shielding tent can be easliy operated by hand. When folded it needs little space and it is easily stored away.

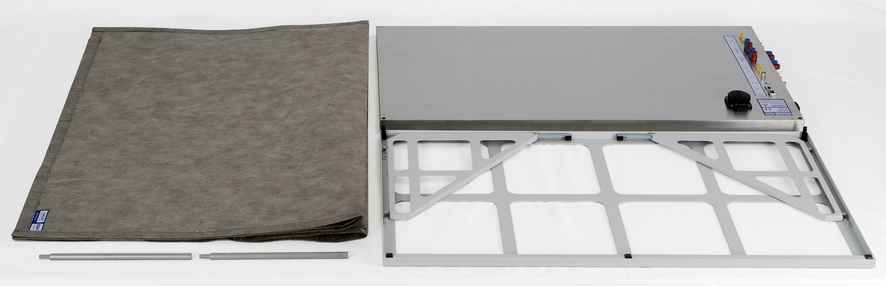

Delivery content
- 1x GP 23, 接地板
- 1x BZ 23-1
- 1x ZG 23-1, 篷面拉杆
Delivery content details
-
GP 23
接地板
GP23型接地板是电磁兼容性测试的参考接地平面,被用来隔离受试设备或相应的测量设备。接地板上的组件和环境之间的电路连接通过滤波器和射频引线被接地板引导至外部。 供电接口: 110/230 V;4 x 50 V;12 V 受试设备接口: RJ45;USB; BNC;;SMA
-
BZ 23-1
-
ZG 23-1
篷面拉杆
篷面拉杆由金属制成,用作屏蔽篷的基础支架,被插在GP23型接地板上。可以折叠在一起,且所需存放空间小。
